Çubuk Hoparlörün bir Duvara Monte Edilmesi

Not

  • Duvar malzemesi ve stabilite için uygun vidalar (temin edilmez) hazırlayın. Duvar malzemesine bağlı olarak, duvar hasar görebilir.
  • Vidaları vida kirişine sıkıca sabitleyin.
  • Çubuk hoparlörü güçlendirilmiş duvara yatay olarak asın.
  • Kurulumun bir Sony bayisi ya da lisanslı yüklenici tarafından gerçekleştirilmesini sağlayın ve kurulum sırasında güvenliğe özellikle dikkat edin.
  • Sony, uygunsuz kurulum, yetersiz duvar dengesi, uygun olmayan vida kurulumu, doğal afetler vb. nedenlerden kaynaklanan hasarlar ya da kazalardan sorumlu tutulamaz.
  • Güvenlik açısından, çubuk hoparlörün asılması için iki ya da daha fazla kişi gereklidir.
  1. Çubuk hoparlörün arkasındaki duvara montaj delikleri için uygun iki vida (temin edilmez) hazırlayın.

    Bir vidanın boyutlarını gösteren çizim. (a) vidanın çapını ifade eder. (b) baş kısmı hariç olacak şekilde vidanın uzunluğunu ifade eder.

    (a) 4 mm

    (b) 30 mm üzeri


    Çubuk hoparlörün arkasındaki delik

    Çubuk hoparlörün arkasındaki deliğin boyutlarını gösteren çizim. (c) deliğin üst kısmının genişliğini ifade eder. (d) deliğin alt kısmının genişliğini ifade eder.

    (c) 5,1 mm

    (d) 10 mm

  2. DUVARA MONTAJ ŞABLONU (temin edilir) üzerinde basılı olan “ TV MERKEZ ÇİZGİSİ” üstünde yer alan dikey çizgiyi televizyonunuzun genişliğinin ortası ile hizalayın.

    Televizyonun Ortası

    Yapıştırıcı bant vb.

    DUVARA MONTAJ ŞABLONU

  3. DUVARA MONTAJ ŞABLONU üzerinde basılı olan “ TV ALT ÇİZGİSİ” öğesini televizyonunuzun altıyla hizalayın, ardından DUVARA MONTAJ ŞABLONU öğesini piyasada satılan bir yapıştırıcı bant vb. ile duvara yapıştırın.
  4. 1. adımda hazırlanan vidaları, DUVARA MONTAJ ŞABLONU üzerinde basılı “ VİDA ÇİZGİSİ” üstündeki vida işaretlerine iyice sabitleyin.

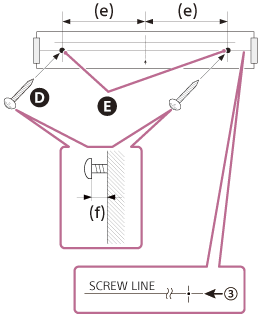

    Vida sıkma konumu ve sıkma yöntemini gösteren çizim. (e) şablonun ortasından vida bağlantı noktasına kadarki mesafeyi ifade eder. (f) vida başının altından duvara kadarki uzunluğu ifade eder.

    Vidalar

    İşaretler

    (e) 254 mm

    (f) 9,5 mm - 10,5 mm

  5. DUVARA MONTAJ ŞABLONU öğesini çıkarın.

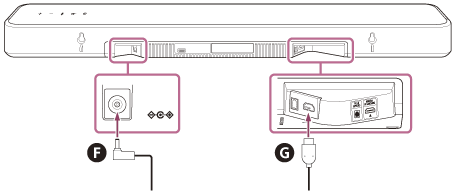

  6. Kabloları çubuk hoparlöre bağlayın.
    1. HDMI kablosunu (temin edilir) çubuk hoparlör üzerindeki HDMI OUT (TV (eARC/ARC)) jakına bağlayın.
    2. AC adaptörünü (temin edilir) çubuk hoparlör üzerindeki DC GİRİŞİ terminaline bağlayın.

    AC adaptörü (temin edilir)

    HDMI kablosu (temin edilir)

  7. Çubuk hoparlörü vidaların üzerine asın.

    Çubuk hoparlörün arkasındaki delikleri vidalar ile hizalayın ve çubuk hoparlörü iki vidanın üzerine asın.

  8. Çubuk hoparlöre bağlı HDMI kablosunu (temin edilir) televizyonunu eARC/ARC HDMI giriş jakına bağlayın.
  9. Çubuk hoparlöre bağlı olan AC adaptörünün (temin edilir) AC güç kablosunu AC prizine bağlayın.

Not

  • Televizyonunuz eARC/ARC ile uyumlu değilse, HDMI kablosuna (temin edilir) ek olarak bir optik dijital kablo (temin edilmez) bağlayın.
  • DUVARA MONTAJ ŞABLONU öğesini duvara yapıştırırken, iyice düzleştirin.
  • Çubuk hoparlörü, televizyona 70 mm ya da daha fazla mesafeyle takın.
  • Çubuk hoparlörü, çubuk hoparlörün tabanı zeminden en az 3 cm yükseklikte olacak şekilde asın.

İsteğe bağlı hoparlörlerin bir duvar üzerine monte edilmesi

İsteğe bağlı hoparlörlerin çalıştırma talimatlarına başvurun.
