将无线家庭音箱安装至墙上

注意

  • 准备适合墙体材质和稳定性的螺丝（未提供）。视墙体材质而定，墙壁可能会受损。
  • 将螺丝牢牢固定在墙梁中。
  • 将无线家庭音箱水平悬挂在加筋墙上。
  • 必须由Sony经销商或许可承包商进行安装，在安装过程中应特别注意安全。
  • Sony对因安装不当、墙体不够稳定、螺丝安装不当、自然灾害等引起的事故或损失不承担责任。
  • 为了安全起见，至少需要两人来悬挂无线家庭音箱。
  1. 准备适合无线家庭音箱背面挂壁式安装孔的两个螺丝（未提供）。

    插图显示螺丝的尺寸。(a) 表示螺丝的直径。(b) 表示不包括头部的螺丝长度。

    (a) 4 mm

    (b) 大于30 mm


    无线家庭音箱背面的孔

    插图显示无线家庭音箱背面孔的尺寸。(c) 表示孔上部的宽度。(d) 表示孔下部的宽度。

    (c) 5.1 mm

    (d) 10 mm

  2. 将挂壁式安装模板（提供）上印制的“ 电视机中心线”上方的垂直线与电视机宽度的中心对齐。

    电视机中心

    胶带等

    挂壁式安装模板

  3. 将挂壁式安装模板上印制的“ 电视机底部线”对准电视机底部，然后用市售胶带等将挂壁式安装模板粘贴到墙壁上。

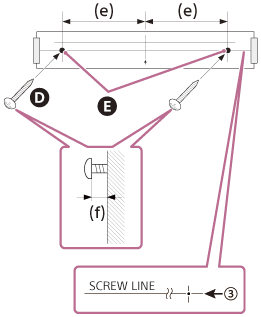

  4. 将在步骤1中准备的螺丝牢牢拧入挂壁式安装模板上印制的“ 螺丝线”上的螺丝标记中。

    插图显示螺丝紧固位置和紧固方法。(e) 表示从模板中心到螺丝连接点的距离。(f) 表示螺丝头底部到墙壁的长度。

    螺丝

    标记

    (e) 254 mm

    (f) 9.5 mm至10.5 mm

  5. 取下挂壁式安装模板。

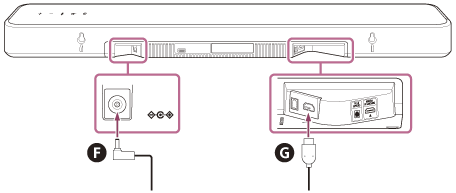

  6. 将电缆连接到无线家庭音箱。
    1. 将HDMI线缆（提供）连接到无线家庭音箱上的HDMI OUT (TV (eARC/ARC))插孔。
    2. 将电源适配器（提供）连接到无线家庭音箱上的DC IN端子。

    电源适配器（提供）

    HDMI线缆（提供）

  7. 将无线家庭音箱悬挂在螺丝上。

    将无线家庭音箱背面上的孔与螺丝对准，然后将无线家庭音箱挂在两个螺丝上。

  8. 将连接到无线家庭音箱的HDMI线缆（提供）连接到电视机的eARC/ARC HDMI输入插孔。
  9. 将连接到无线家庭音箱的电源适配器（提供）的交流电源线连接到交流电源插座。

注意

  • 如果电视机不兼容eARC/ARC，除连接HDMI线缆（提供）外，还请连接光纤数字电缆（未提供）。
  • 在墙壁上粘贴挂壁式安装模板时，将模板完全展平。
  • 将无线家庭音箱安装在距离电视机70 mm或更远的地方。
  • 悬挂无线家庭音箱，使无线家庭音箱底部至少高出地面3 cm。

将可选扬声器安装至墙上

请参阅可选扬声器的使用说明书。
