BRAVIA Theatre Quad | Помощно ръководство | Монтиране на високоговорителите на стена

Монтиране на високоговорителите на стена

Забележка

Уверете се, че използвате предоставените скоби за монтиране на стена, когато монтирате високоговорителите на стена. Не монтирайте високоговорителите директно на стената. Това може да доведе до значително повишаване на температурата вътре във високоговорителя и да причини повреда на високоговорителя или неизправност.
Подгответе винтове (не са предоставени), които са подходящи за материала и стабилността на стената. Винтът може да повреди стената в зависимост от материала на стената.
Завийте добре винтовете в стенната греда.
Окачете скобите за монтиране на стена плътно върху подсилена стена.
Помолете търговец на Sony или лицензиран изпълнител да монтира високоговорителите надеждно с оглед на всички мерки за безопасност.
Sony не носи отговорност за произшествия или щети, причинени от неправилен монтаж, липса на стабилност на монтажа, неправилна употреба или природно бедствие.
Не монтирайте високоговорителите директно под тавана. Това може да възпрепятства звука, извеждан от горната част на високоговорителя.
Не монтирайте високоговорителите в близост до метални предмети. Възможно е безжичните функции да станат нестабилни.
Не поставяйте препятствия между високоговорителите.

Подгответе 16 винта (не са предоставени), които са подходящи за отворите на скобите за монтиране на стена.

За всеки високоговорител за необходими 4 винта.

(a) 4 mm

(b) По-дълги от 30 mm

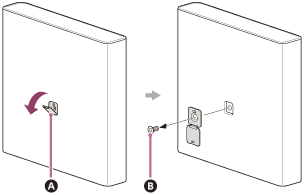

Отстранете капака от задната част на високоговорителя.
Отворете капака надолу, отстранете винта с отвертка и свалете капака.

Капак

Винт
Забележка
- Когато монтирате високоговорителя, работете върху гладка повърхност, като например маса. Работата върху материали с ръбове или ръбове за захващане може да повреди високоговорителя.

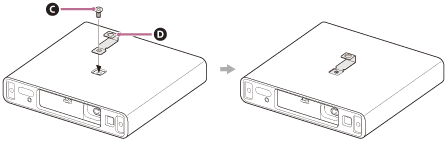

Закрепете закачалката за стена (предоставена) към високоговорителя.

Използвайте винта, който е отстранен в стъпка 2.

Винт

Закачалка за стена
Свържете AC захранващия кабел за високоговорителя (предоставен) към високоговорителя.

Фиксирайте AC захранващия кабел, който е свързан към високоговорителя, към кабелния държач на долната страна на високоговорителя.

Кабелен държач

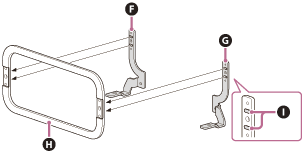

Вкарайте щифтовете на скобата за стена (L) и (R) (предоставени) в отворите на общата основа (предоставена), за да сглобите скобата за монтиране на стена.

Скоба за стена (L)

Скоба за стена (R)

Обща основа

Щифтове

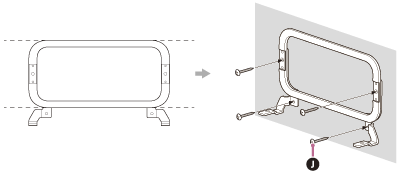

Преценете позицията на стената за монтиране на високоговорителя и монтирайте скобата за монтиране на стена, която е сглобена в стъпка 5, в тази позиция.

Монтирайте скобите за монтиране на стена плътно върху стената. Осигурете указаните 4 местоположения с 4-те винта (не са предоставени), които са подготвени в стъпка 1.

За да избегнете изпускането на скобата за стена, прикрепяйте скобата за монтиране на стена по време на монтажа.

Винтове (не са предоставени)

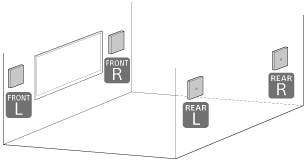

Потвърдете типа на високоговорителите.
Проверете етиката на долната част на високоговорителя, за да се уверите, че съответства на позицията за монтаж на високоговорителя.
- : преден ляв високоговорител
- : преден десен високоговорител
- : заден ляв високоговорител
- : заден десен високоговорител

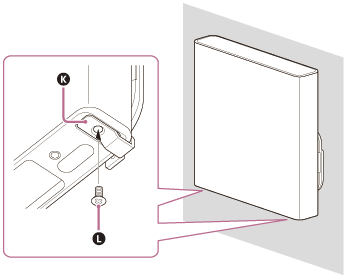

Закачете високоговорителя на скобата за монтиране на стена.

Закачете закачалката за стена от задната част на високоговорителя към скобата за монтиране на стена.
Подравнете позициите на отворите за винт на долната част на високоговорителя с отворите на скобата за монтиране на стена, след това фиксирайте високоговорителя към скобата за монтиране на стена, като завиете добре винтовете (предоставени).

Скоба за монтиране на стена

Винт
Свържете AC захранващия кабел за високоговорителя, който свързва високоговорителя към AC контакт.
