Připevnění reproduktorů na zeď

Poznámka

  • K připevnění reproduktorů na zeď použijte dodané držáky pro připevnění na zeď. Reproduktory nepřipevňujte přímo na zeď. Pokud to uděláte, může dojít ke značnému zvýšení teploty uvnitř reproduktoru a to může způsobit poškození nebo poruchu reproduktoru.
  • Připravte si šrouby (nejsou součástí balení), které jsou vhodné pro materiál a stabilitu dané stěny. V závislosti na materiálu zdi může šroub zeď poškodit.
  • Pevně dotáhněte šrouby do nosníku zdi.
  • Zavěste držáky pro připevnění na zeď na plocho proti zesílené zdi.
  • Požádejte prodejce nebo licencovaného dodavatele značky Sony, aby reproduktory nainstaloval a přitom plně zohlednil bezpečnost.
  • Společnost Sony neponese zodpovědnost za nehody či škody způsobené nesprávnou instalací, nedostatečnou pevností instalace, nesprávným použitím nebo přírodní katastrofou.
  • Reproduktory neinstalujte přímo pod strop. Může to bránit reprodukci zvuku z horní části reproduktoru.
  • Reproduktory neinstalujte do blízkosti kovových předmětů. Bezdrátové funkce mohou být nestabilní.
  • Mezi reproduktory neumisťujte žádné překážky.
  1. Připravte si 16 šroubů (nejsou součástí balení), které jsou vhodné pro otvory na držácích pro připevnění na zeď.

    Pro každý reproduktor jsou potřeba 4 šrouby.

    Ilustrace označující rozměry šroubu. (a) představuje průměr šroubu. (b) představuje délku šroubu bez hlavy.

    (a) 4 mm

    (b) delší než 30 mm

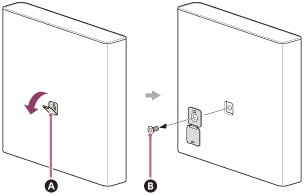

  2. Sejměte kryt na zadní straně reproduktoru.

    Odklopte kryt směrem dolů, odstraňte šroub pomocí šroubováku a sejměte kryt.

    Kryt

    Šroub

    Poznámka

    • Při instalaci reproduktoru pracujte na hladkém povrchu, například na stole. Při práci na povrchu s drážkami nebo hranami by se mohl reproduktor zachytit a poškodit.

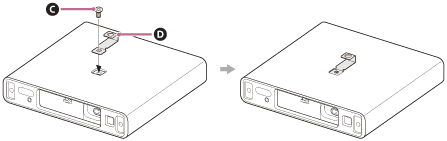

  3. Připevněte k reproduktoru skobu (součást balení).

    Použijte šroub, který jste odstranili v kroku 2.

    Ilustrace připevnění skoby k otvoru za účelem připevnění skoby na zadní straně reproduktoru

    Šroub

    Skoba

  4. Připojte napájecí kabel reproduktoru (součást balení) k reproduktoru.

    Připevněte napájecí kabel, který je připojen k reproduktoru, k držáku kabelu na dolní straně reproduktoru.

    Držák kabelu

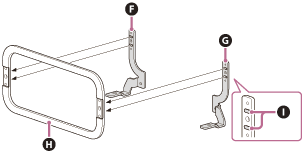

  5. Vložte kolíky nástěnného držáku (L) a (P) (součást balení) do otvorů společné základny (součást balení), a sestavte tak držák pro připevnění na zeď.

    Držák na zeď (L)

    Držák na zeď (P)

    Společná základna

    Kolíky

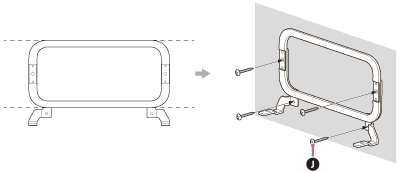

  6. Určete místo pro připevnění reproduktoru na zeď a nainstalujte držák pro připevnění na zeď, který byl pro toto umístění sestaven v kroku 5.

    Nainstalujte držák pro připevnění na zeď na plocho proti zdi. Zajistěte 4 označená místa pomocí 4 šroubů (není součást balení), které jste připravili v kroku 1.

    Při instalaci držák pro připevnění na zeď přidržte, abyste zabránili jeho pádu.

    Šrouby (nejsou součástí balení)

  7. Ujistěte se ohledně typů reproduktorů.

    Ilustrace ukazující místo instalace reproduktorů při připevnění na zeď

    Zkontrolujte štítek na spodní straně reproduktoru, abyste se ujistili, že se shoduje s místem pro instalaci reproduktoru.

    • : Levý přední reproduktor
    • : Pravý přední reproduktor
    • : Levý zadní reproduktor
    • : Pravý zadní reproduktor
  8. Zavěste reproduktor na držák pro připevnění na zeď.

    Zavěste skobu na zadní straně reproduktoru na držák pro připevnění na zeď.

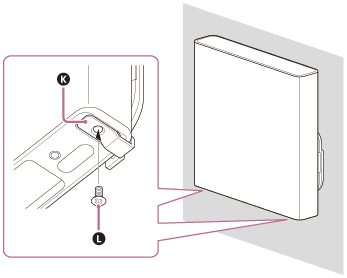

  9. Zarovnejte otvory pro šrouby na spodní straně reproduktoru s otvory na držáku pro připevnění na zeď. Potom reproduktor připevněte k držáku pro připevnění na zeď zašroubováním šroubů (součást balení).

    Držák pro připevnění na zeď

    Šroub

  10. Připojte napájecí kabel, který je připojen k reproduktoru, k elektrické zásuvce.

Poznámka

  • Pokud reproduktor nepřipevníte na zeď, ponechte na něm kryt pro otvor pro šroub, který by jinak byl v kroku 2 sejmut.
