Montering af højttalerne på en væg

Bemærk!

  • Sørg for at bruge de medfølgende vægmonteringsbeslag, når højttalerne skal monteres på en væg. Undgå at montere højttalerne direkte på en væg. Det kan medføre, at temperaturen inde i højttalerne stiger betydeligt, og dette kan beskadige højttaleren eller forårsage fejl.
  • Sørg for at have skruer (medfølger ikke), der passer til væggens materiale og stabilitet. Skruen kan beskadige væggen afhængigt af vægmaterialet.
  • Skru skruerne sikkert i lægterne i væggen.
  • Hæng vægmonteringsbeslagene fladt ind mod den forstærkede væg.
  • Få en Sony-forhandler eller en autoriseret udbyder til at installere højttalerne sikkert, så der fuldt ud tages hensyn til sikkerheden.
  • Sony kan ikke holdes ansvarlig for ulykker eller skader som følge af forkert installation, manglende installationsstyrke, misbrug eller naturkatastrofer.
  • Undgå at installere højttalerne direkte under loftet. Dette kan blokere lyden fra den øverste del af højttaleren.
  • Undgå at installere højttalere i nærheden af metalgenstande. Dette kan gøre de trådløse funktioner ustabile.
  • Undgå at anbringe forhindringer mellem højttalerne.
  1. Forbered 16 skruer (medfølger ikke), der egner sig til hullerne i vægmonteringsbeslagene.

    Der skal bruges 4 skruer til hver højttaler.

    Illustration, der viser målene på en skrue. (a) repræsenterer skruens diameter. (b) repræsenterer skruens længde uden hoved.

    (a) 4 mm

    (b) Længere end 30 mm

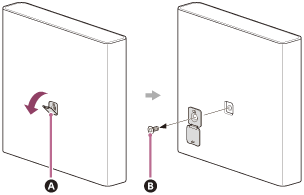

  2. Fjern dækslet på bagsiden af højttaleren.

    Åbn dækslet, og vip det nedad, fjern skruen med en skruetrækker, og fjern dækslet.

    Dæksel

    Skrue

    Bemærk!

    • Når du installerer højttaleren, skal du arbejde på en helt jævn overflade, såsom et bord. Hvis man arbejder på en overflade, der har ujævnheder eller kanter, kan de gribe fast i og beskadige højttaleren.
  3. Fastgør vægkrogen (medfølger) på højttaleren.

    Brug den skrue, der blev fjernet i trin 2.

    Illustration af fastgørelse af vægkrogen i hullet til fastgørelse af vægkrog bag på højttaleren

    Skrue

    Vægkrog

  4. Slut netledningen til højttaleren (medfølger) til højttaleren.

    Fastgør den netledning, der er tilsluttet højttaleren, i kabelholderen på højttalerens underside.

    Kabelholder

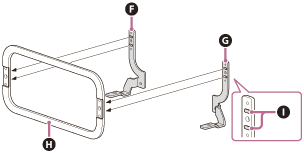

  5. Før vægbeslagets ben (V) og (H) (medfølger) ind i hullerne på den fælles base (medfølger) for at samle vægmonteringsbeslaget.

    Vægbeslag (V)

    Vægbeslag (H)

    Fælles base

    Ben

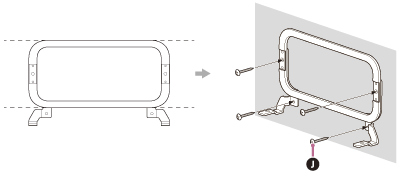

  6. Fastslå vægmonteringspositionen for højttaleren, og installer det vægmonteringsbeslag, der blev samlet i trin 5 til den position.

    Installer vægmonteringsbeslaget fladt ind mod væggen. Skru de 4 viste placeringer fast med de 4 skruer (medfølger ikke), der blev forberedt i trin 1.

    Hold fast i vægmonteringsbeslaget under installation, så du ikke taber vægbeslaget.

    Skruer (medfølger ikke)

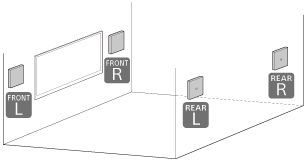

  7. Kontroller højttalertyperne.

    Illustration, der viser højttalernes installationsposition ved vægmontering

    Kontroller etiketten på undersiden af højttaleren for at sikre, at den stemmer overens med højttalerens installationsposition.

    • : Venstre fronthøjttaler
    • : Højre fronthøjttaler
    • : Venstre baghøjttaler
    • : Højre baghøjttaler
  8. Hæng højttaleren på vægmonteringsbeslaget.

    Hæng vægkrogen bag på højttaleren på vægmonteringsbeslaget.

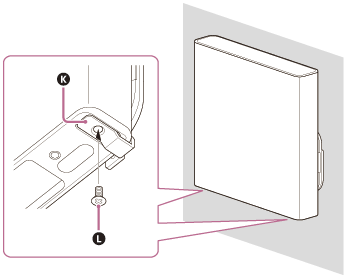

  9. Ret skruehullerne på undersiden af højttaleren ind efter hullerne i vægmonteringsbeslaget, og skru derefter højttaleren på vægmonteringsbeslaget ved omhyggeligt at fastgøre skruerne (medfølger).

    Vægmonteringsbeslag

    Skrue

  10. Sæt netledningen til højttaleren, der er tilsluttet højttaleren, i en stikkontakt.

Bemærk!

  • Gem dækslet, som blev fjernet i trin 2, så du kan tildække skruehullet, hvis du ikke monterer højttaleren på en væg.
