Στερέωση των ηχείων σε τοίχο
Σημείωση
- Χρησιμοποιήστε οπωσδήποτε τους βραχίονες στερέωσης σε τοίχο που παρέχονται κατά τη στερέωση των ηχείων σε τοίχο. Μην στερεώσετε τα ηχεία απευθείας σε τοίχο. Κάτι τέτοιο μπορεί να προκαλέσει σημαντική αύξηση της θερμοκρασίας στο εσωτερικό του ηχείου και αυτό μπορεί να προκαλέσει βλάβη στο ηχείο ή δυσλειτουργία.
- Ετοιμάστε βίδες (δεν παρέχονται) που να είναι κατάλληλες για το υλικό και τη σταθερότητα του τοίχου. Η βίδα μπορεί να καταστρέψει τον τοίχο ανάλογα με το υλικό του τοίχου.
- Σφίξτε τις βίδες καλά στη δοκό του τοίχου.
- Κρεμάστε τους βραχίονες στερέωσης σε τοίχο επίπεδα κόντρα στον ενισχυμένο τοίχο.
- Ζητήστε από έναν αντιπρόσωπο ή εξουσιοδοτημένο τεχνικό της Sony να εγκαταστήσει τα ηχεία σωστά, λαμβάνοντας υπόψη τις προφυλάξεις ασφαλείας.
- Η Sony δεν φέρει ευθύνη για ατυχήματα ή ζημιές που προκαλούνται από ακατάλληλη εγκατάσταση, έλλειψη αντοχής στην εγκατάσταση, κακή χρήση ή φυσική καταστροφή.
- Μην εγκαθιστάτε τα ηχεία ακριβώς κάτω από το ταβάνι. Αυτό μπορεί να εμποδίσει την έξοδο του ήχου από το επάνω μέρος του ηχείου.
- Μην εγκαθιστάτε τα ηχεία κοντά σε μεταλλικά αντικείμενα. Οι ασύρματες λειτουργίες ενδέχεται να γίνουν ασταθείς.
- Μην τοποθετείτε κανενός είδους εμπόδιο ανάμεσα στα ηχεία.
-
Προετοιμάστε 16 βίδες (δεν παρέχονται) που να είναι κατάλληλες για τις οπές στους βραχίονες στερέωσης σε τοίχο.
Απαιτούνται 4 βίδες για κάθε ηχείο.
(a) 4 mm
(b) Με μήκος μεγαλύτερο από 30 mm
-

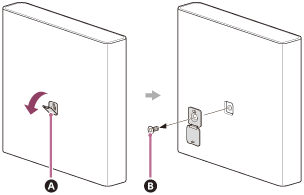

Αφαιρέστε το κάλυμμα στο πίσω μέρος του ηχείου.
Ανοίξτε το κάλυμμα προς τα κάτω, αφαιρέστε τη βίδα με ένα κατσαβίδι και αφαιρέστε το κάλυμμα.
Κάλυμμα
Βίδα
Σημείωση
- Όταν κάνετε εγκατάσταση του ηχείου, εργαστείτε σε μια ομαλή επιφάνεια, όπως για παράδειγμα τραπέζι. Όταν εργάζεστε επάνω σε υλικά με αυλακώσεις ή με άκρες όπου κάτι μπορεί να πιαστεί ενδέχεται να προκληθεί βλάβη στο ηχείο.
-

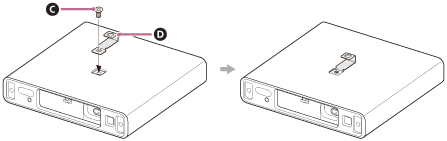

Τοποθετήστε το άγκιστρο τοίχου (παρέχεται) στο ηχείο.
Χρησιμοποιήστε τη βίδα που αφαιρέθηκε στο βήμα 2.
Βίδα
Άγκιστρο τοίχου
-
Συνδέστε το καλώδιο τροφοδοσίας εναλλασσόμενου ρεύματος για το ηχείο (παρέχεται) στο ηχείο.
Στερεώστε το καλώδιο τροφοδοσίας εναλλασσόμενου ρεύματος που είναι συνδεδεμένο με το ηχείο στην υποδοχή καλωδίου στο κάτω μέρος του ηχείου.
Υποδοχή καλωδίου
-

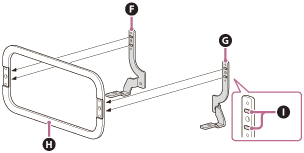

Εισαγάγετε τους πείρους του βραχίονα τοίχου (L) και (R) (παρέχονται) στις οπές της κοινής βάσης (παρέχεται) για να συναρμολογήσετε τον βραχίονα στερέωσης σε τοίχο.
Βραχίονας τοίχου (L)
Βραχίονας τοίχου (R)
Κοινή βάση
Πείροι

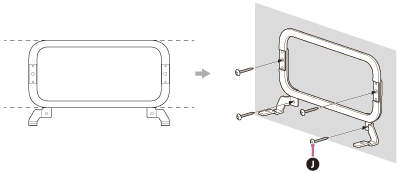

- Καθορίστε τη θέση στερέωσης στον τοίχο για το ηχείο και εγκαταστήστε τον βραχίονα στερέωσης σε τοίχο που συναρμολογήσατε στο βήμα 5 σε αυτήν τη θέση.
Εγκαταστήστε τον βραχίονα στερέωσης σε τοίχο επίπεδα κόντρα στον τοίχο. Ασφαλίστε τις 4 θέσεις που υποδεικνύονται με τις 4 βίδες (δεν παρέχονται) που προετοιμάσατε στο βήμα 1.
Για να μην σας πέσει ο βραχίονας τοίχου, συγκρατήστε τον βραχίονα στερέωσης σε τοίχο κατά την εγκατάσταση.
Βίδες (δεν παρέχονται)
-
Επιβεβαιώστε τους τύπους των ηχείων.
Ελέγξτε την ετικέτα στο κάτω μέρος του ηχείου για να βεβαιωθείτε ότι αντιστοιχεί στη θέση εγκατάστασης του ηχείου.
-
: Μπροστινό αριστερό ηχείο -
: Μπροστινό δεξί ηχείο -
: Πίσω αριστερό ηχείο -
: Πίσω δεξί ηχείο
-
-

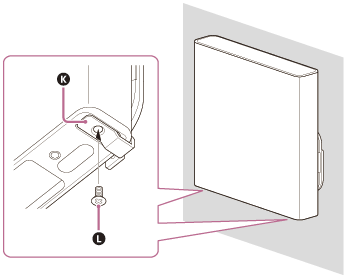

Κρεμάστε το ηχείο στον βραχίονα στερέωσης σε τοίχο.
Κρεμάστε το άγκιστρο τοίχου στο πίσω μέρος του ηχείου στον βραχίονα στερέωσης σε τοίχο.
-
Ευθυγραμμίστε τις θέσεις των οπών για τις βίδες στο κάτω μέρος του ηχείου με τις οπές στον βραχίονα στερέωσης σε τοίχο και στη συνέχεια στερεώστε το ηχείο στον βραχίονα στερέωσης σε τοίχο σφίγγοντας τις βίδες (παρέχονται) καλά.
Βραχίονας στερέωσης σε τοίχο
Βίδα
-
Συνδέστε το καλώδιο τροφοδοσίας εναλλασσόμενου ρεύματος για το ηχείο που είναι συνδεδεμένο στο ηχείο σε μια πρίζα εναλλασσόμενου ρεύματος.
Σημείωση
- Φυλάξτε το κάλυμμα που αφαιρέσατε στο βήμα 2 για να καλύψετε την οπή της βίδας όταν δεν έχετε το ηχείο κρεμασμένο σε τοίχο.
