Kaiuttimien kiinnittäminen seinään

Huomautus

  • Muista käyttää toimitettuja seinäasennuskiinnikkeitä, kun kiinnität kaiuttimet seinään. Älä kiinnitä kaiuttimia suoraan seinään. Muuten kaiuttimen sisäinen lämpötila voi nousta huomattavasti, mikä voi vahingoittaa kaiutinta tai aiheuttaa toimintahäiriön.
  • Käytä seinämateriaalille sopivia, vakaan kiinnityksen takaavia ruuveja (lisävaruste). Ruuvi voi vahingoittaa seinää riippuen seinämateriaalista.
  • Kiinnitä ruuvit turvallisesti seinän koolaukseen.
  • Ripusta seinäasennuskiinnikkeet tasaisesti vahvistettua seinää vasten.
  • Pyydä Sony-jälleenmyyjää tai valtuutettua alihankkijaa asentamaan kaiuttimen tukevasti turvallisuus huomioiden.
  • Sony ei vastaa onnettomuuksista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta, asennuksen riittämättömästä kestosta, väärinkäytöksestä tai luonnonmullistuksesta.
  • Älä asenna kaiuttimia suoraan katon alle. Se saattaa estää äänentoiston kaiuttimen yläosasta.
  • Älä asenna kaiuttimia metalliesineiden lähelle. Langattomat toiminnot voivat muuttua epävakaiksi.
  • Älä aseta mitään esteitä kaiuttimien väliin.
  1. Käytä 16:tta ruuvia (lisävaruste), jotka sopivat seinäasennuskiinnikkeiden reikiin.

    Kukin kaiutin vaatii 4 ruuvia.

    Kuva ruuvin mitoista. (a) tarkoittaa ruuvin halkaisijaa. (b) tarkoittaa ruuvin pituutta ilman kantaa.

    (a) 4 mm

    (b) Pidempi kuin 30 mm

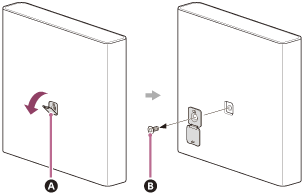

  2. Poista kaiuttimen takana oleva suoja.

    Käännä suoja auki alaspäin, avaa ruuvi ruuvitaltalla ja irrota suoja.

    Suoja

    Ruuvi

    Huomautus

    • Suorita kaiuttimen asennus tasaisella pinnalla, kuten pöydällä. Mahdolliset särmät ja reunat voivat tarttua kaiuttimeen ja vahingoittaa sitä.

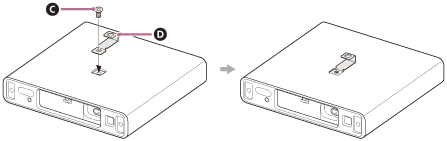

  3. Kiinnitä seinäkoukku (vakiovaruste) kaiuttimeen.

    Käytä vaiheessa 2 poistettua ruuvia.

    Kuva seinäkoukun kiinnittämisestä kaiuttimen takana olevaan reikään, joka on tarkoitettu seinäkoukun kiinnittämiseen

    Ruuvi

    Seinäkoukku

  4. Liitä kaiuttimen verkkojohto (vakiovaruste) kaiuttimeen.

    Kiinnitä kaiuttimeen liitetty verkkojohto kaiuttimen pohjassa olevaan kaapelipidikkeeseen.

    Kaapelipidike

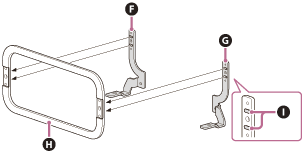

  5. Aseta seinäkiinnikkeen (L) ja (R) (vakiovaruste) pinnit yhteisen telineen (vakiovaruste) reikiin seinäasennuskiinnikkeen kokoamista varten.

    Seinäkiinnike (L)

    Seinäkiinnike (R)

    Yhteinen teline

    Pinnit

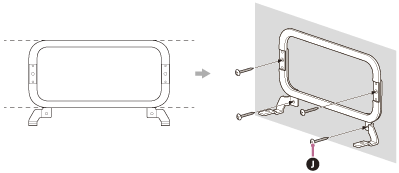

  6. Päätä seinäasennuksen paikka kaiuttimelle ja asenna vaiheessa 5 koottu seinäasennuskiinnike siihen paikkaan.

    Asenna seinäasennuskiinnike tasaisesti seinään. Kiinnitä 4 osoitettua sijaintia 4 ruuvilla (lisävaruste), jotka valmisteltiin vaiheessa 1.

    Jotta seinäkiinnike ei putoaisi, pidä seinäasennuskiinnikettä paikallaan asennuksen aikana.

    Ruuvit (lisävaruste)

  7. Vahvista kaiutintyypit.

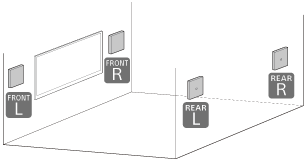

    Kuva kaiuttimien asennuspaikoista seinään asennettuna

    Katso kaiuttimen pohjassa olevaa merkkiä ja varmistaa, että se vastaa kaiuttimen asennuspaikkaa.

    • : Vasen etukaiutin
    • : Oikea etukaiutin
    • : Vasen takakaiutin
    • : Oikea takakaiutin
  8. Ripusta kaiutin seinäasennuskiinnikkeeseen.

    Ripusta takakaiuttimen seinäkoukku seinäasennuskiinnikkeeseen.

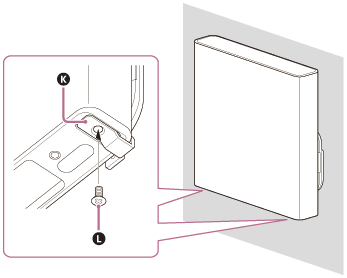

  9. Kohdista kaiuttimen pohjassa olevat ruuvinreiät ja seinäasennuskiinnikkeen reiät toisiinsa, ja kiinnitä sitten kaiutin seinäasennuskiinnikkeisiin kiinnittämällä ruuvit (vakiovaruste) tiukasti.

    Seinäasennuskiinnike

    Ruuvi

  10. Liitä kaiuttimeen liitetty kaiuttimen verkkojohto pistorasiaan.

Huomautus

  • Säilytä vaiheessa 2 irrotettu suoja ruuvinreiän peittämiseen, kun kaiutin ei ole kiinnitettynä seinään.
