Fixation des enceintes au mur

Note

  • Veillez à utiliser les supports de fixation murale fournis lorsque vous fixez les enceintes au mur. Ne fixez pas les enceintes directement au mur. Cela peut entraîner une hausse considérable de la température à l’intérieur de l’enceinte, ce qui peut endommager l’enceinte ou provoquer un dysfonctionnement.
  • Préparez des vis (non fournies) convenant au matériau et à la solidité du mur. La vis risque d’endommager le mur si le matériau du mur n’est pas suffisamment résistant.
  • Fixez fermement les vis dans une poutre du mur.
  • Suspendez les supports de fixation murale à plat contre le mur renforcé.
  • Demandez à un revendeur Sony ou à un prestataire de services agréé d’installer les enceintes en toute sécurité, en tenant pleinement compte de la sécurité.
  • Sony décline toute responsabilité en cas d’accidents ou de dommages causés par une installation incorrecte, une installation pas assez résistante, une mauvaise utilisation ou une catastrophe naturelle.
  • N’installez pas les enceintes directement sous le plafond. Cela peut entraver la restitution du son depuis le dessus de l’enceinte.
  • N’installez pas d’enceintes à proximité d’objets métalliques. Les fonctions sans fil peuvent devenir instables.
  • Ne placez aucun obstacle entre les enceintes.
  1. Préparez 16 vis (non fournies) adaptées aux orifices des supports de fixation murale.

    Il faut 4 vis par enceinte.

    Illustration indiquant les dimensions d’une vis. (a) représente le diamètre de la vis. (b) représente la longueur de la vis sans la tête.

    (a) 4 mm

    (b) Plus de 30 mm


  2. Retirez le cache de l’arrière de l’enceinte.

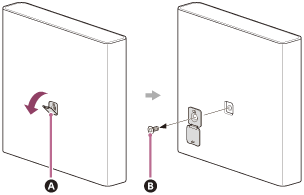

    Dépliez le cache vers le bas, retirez la vis à l’aide d’un tournevis et retirez le cache.

    Cache

    Vis

    Note

    • Lors de l’installation de l’enceinte, travaillez sur une surface lisse, telle qu’une table. Travailler sur des matières striées ou comportant des arêtes qui accrochent peut endommager l’enceinte.
  3. Fixez le crochet mural (fourni) à l’enceinte.

    Utilisez la vis qui a été retirée à l’étape 2.

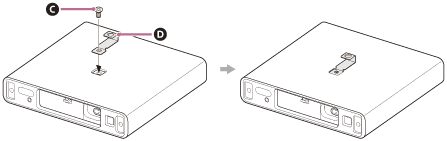

    Illustration de la fixation du crochet mural à l’orifice de fixation du crochet mural à l’arrière de l’enceinte

    Vis

    Crochet mural

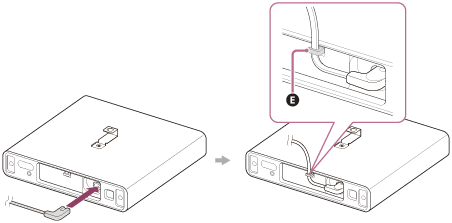

  4. Branchez le cordon d’alimentation secteur pour enceinte (fourni) à l’enceinte.

    Fixez le cordon d’alimentation secteur raccordé à l’enceinte au porte-câble situé sur le dessous de l’enceinte.

    Porte-câble

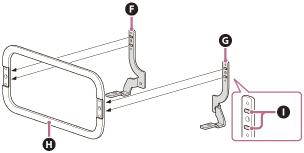

  5. Insérez les broches du support mural (G) et (D) (fournies) dans les orifices de la base commune (fournie) pour assembler le support de fixation murale.

    Support mural (G)

    Support mural (D)

    Base commune

    Broches

  6. Décidez de la position de fixation murale pour l’enceinte et installez le support de fixation murale qui a été assemblé à l’étape 5 pour cette position.

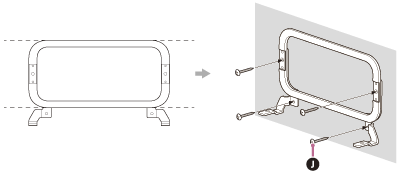

    Installez le support de fixation murale à plat contre le mur. Sécurisez les 4 emplacements indiqués avec les 4 vis (non fournies) qui ont été préparées à l’étape 1.

    Pour éviter de laisser tomber le support mural, maintenez le support de fixation murale lors de l’installation.

    Vis (non fournies)

  7. Vérifiez les types d’enceintes.

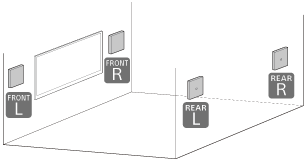

    Illustration indiquant la position d’installation des enceintes lorsqu’elles sont fixées au mur

    Vérifiez l’étiquette du dessous de l’enceinte pour vous assurer qu’elle correspond à la position d’installation de l’enceinte.

    •  : enceinte avant gauche
    •  : enceinte avant droite
    •  : enceinte arrière gauche
    •  : enceinte arrière droite
  8. Suspendez l’enceinte au support de fixation murale.

    Suspendez le crochet mural à l’arrière de l’enceinte du support de fixation murale.

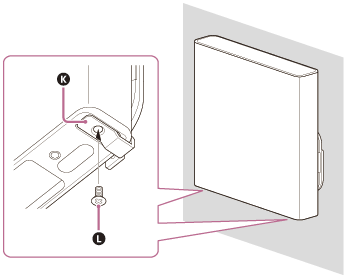

  9. Alignez les positions des trous de vis du dessous de l’enceinte avec les orifices du support de fixation murale, puis fixez l’enceinte au support de fixation murale en serrant fermement les vis (fournies).

    Support de fixation murale

    Vis

  10. Branchez à une prise secteur le cordon d’alimentation secteur pour enceinte raccordé à l’enceinte.

Note

  • Conservez le cache retiré à l’étape 2 pour couvrir le trou de vis lorsque vous ne fixez pas l’enceinte au mur.
