A hangszórók felszerelése a falra
Megjegyzés
- Mindenképpen a mellékelt falra szerelésre szolgáló konzolt használja a hangszórók felszereléséhez. Ne szerelje a hangszórókat közvetlenül a falra. Ha így tenne, a hangszóróban jelentősen megemelkedne a hőmérséklet, ami a hangszóró károsodását vagy meghibásodást okozhat.
- Készítsen elő a fal anyagának és stabilitásának megfelelő csavarokat (nincs mellékelve). A csavar a fal anyagától függően kárt tehet a falban.
- Biztonságosan rögzítse a csavarokat a fal áthidaló gerendájában.
- Akassza a megerősített falra a falra szerelésre szolgáló konzolokat.
- Kérje a Sony-forgalmazóját vagy egy engedélyezett alvállalkozót, hogy szerelje fel biztonságosan a hangszórókat az összes biztonsági szempont figyelembevételével.
- A Sony nem tehető felelőssé a helytelen szerelés, a stabilitás hiánya, a nem megfelelő használat vagy a természeti csapások miatt bekövetkező balesetekért vagy károkért.
- Ne telepítse a hangszórókat közvetlenül a mennyezet alá. Ha így tenne, tompíthatná a hangszóró tetején kibocsátott hangot.
- Ne telepítse a hangszórókat fémtárgyak közelébe. A vezeték nélküli funkciók instabillá válhatnak.
- Ne helyezzen el semmilyen akadályt a hangszórók között.
-
Készítsen elő 16 csavart (nincs mellékelve), amelyek beleillenek a falra szerelésre szolgáló konzolok furataiba.
Az egyes hangszórókhoz 4 csavar szükséges.
(a) 4 mm
(b) Hosszabb mint 30 mm
-

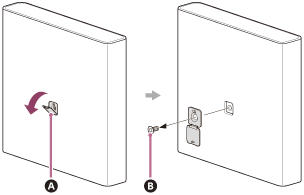

Távolítsa a hangszóró hátsó fedelét.
Nyissa ki a fedelet lefelé hajtva, távolítsa el a csavart egy csavarhúzóval, és távolítsa el a fedelet.
Fedél
Csavar
Megjegyzés
- A hangszóró telepítésekor sima felületen, például asztallapon dolgozzon. Ha a felületen kiemelkedések vagy szegélyek vannak, akkor a hangszóró beléjük akadhat és megsérülhet.
-

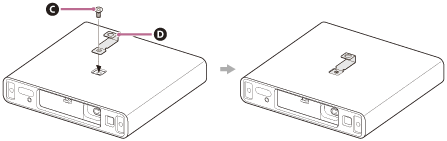

Szerelje fel a fali kampót (mellékelve) a hangszóróra.
Használja a 2. lépésben eltávolított csavart.
Csavar
Fali kampó
-
Csatlakoztassa a hangszóró hálózati tápkábelét (mellékelve) a hangszóróhoz.
Rögzítse a hangszóróhoz csatlakoztatott hálózati tápkábelt a kábeltartóban a hangszóró alján.
Kábeltartó
-

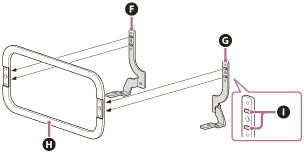

Illessze a fali konzol csapjait (bal) és (jobb) (mellékelve) az általános alap (mellékelve) furataiba a falra szerelésre szolgáló konzol összeszereléséhez.
Fali konzol (bal)
Fali konzol (jobb)
Általános alap
Csapok
- Döntse el, hova szeretné felszerelni a hangszórót a falon, és szerelje fel oda az 5. lépésben összeállított falra szerelésre szolgáló konzolt.

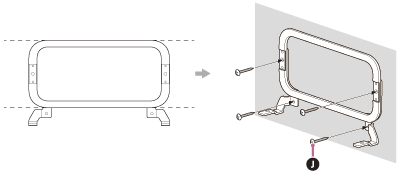

Szerelje fel a falra szerelésre szolgáló konzolt a falra. Rögzítse a 4 csavarral (nincs mellékelve) a 4 megjelölt helyen, amit az 1. lépésben készített elő.
A fali konzol leesésének megelőzése érdekében nyomja lefelé a falra szerelésre szolgáló konzolt szerelés közben.
Csavarok (nincs mellékelve)
-
Ellenőrizze a hangszórók típusát.
Ellenőrizze a hangszóró alján lévő címkét, hogy meggyőződjön róla, az a megfelelő hangszóró az adott telepítési helyhez.
-
: Bal első hangszóró -
: Jobb első hangszóró -
: Bal hátsó hangszóró -
: Jobb hátsó hangszóró
-
-
Akassza a hangszórót a falra szerelésre szolgáló konzolra.
Akassza a hangszóró hátulján lévő fali kampót a falra szerelésre szolgáló konzolra.
-

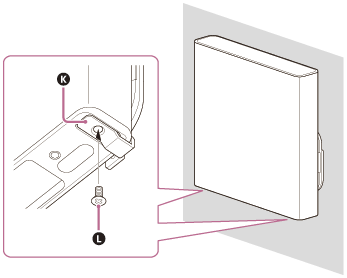

Igazítsa egymáshoz a hangszóró alján és a falra szerelésre szolgáló konzolokon található csavarfuratokat, majd rögzítse a hangszórót a falra szerelésre szolgáló konzolhoz a csavarok (mellékelve) szorosra húzásával.
Falra szerelésre szolgáló konzol
Csavar
-
Csatlakoztassa a hangszóróhoz csatlakoztatott hálózati tápkábelt a hálózati tápellátáshoz.
Megjegyzés
- A 2. lépésben eltávolított fedelet tartsa meg a csavarfurat eltakarására, ha már nem kívánja a falra szerelni a hangszórót.
