De luidsprekers aan een wand bevestigen
Opmerking
- Gebruik zeker de bijgeleverde wandmontagebeugels om de luidsprekers aan een wand te bevestigen. Bevestig de luidsprekers niet rechtstreeks aan een wand. Daardoor kan de temperatuur in de luidspreker sterk stijgen, waardoor de luidspreker beschadigd kan raken of niet goed meer zal werken.
- Leg schroeven (niet bijgeleverd) klaar die geschikt zijn voor het materiaal van de wand en voldoende stabiliteit bieden. Afhankelijk van het materiaal van de wand kan de schroef deze beschadigen.
- Bevestig de schroeven dus stevig in een balk in de wand.
- Hang de wandmontagebeugels vlak tegen de verstevigde wand.
- Vraag een Sony-handelaar of een erkende installateur om de luidsprekers stevig te bevestigen met de nodige aandacht voor de veiligheid.
- Sony kan niet verantwoordelijk worden gesteld voor ongelukken of schade die veroorzaakt worden door een onjuiste installatie, onvoldoende stabiliteit, verkeerd gebruik of een natuurramp.
- Installeer de luidsprekers niet vlak onder het plafond. Hierdoor kan namelijk de uitvoer van geluid via de bovenkant van de luidspreker worden verhinderd.
- Installeer luidsprekers niet vlak bij metalen objecten. Deze kunnen namelijk de werking van draadloze functies verstoren.
- Plaats geen obstakels tussen de luidsprekers.
-
Leg 16 schroeven klaar (niet bijgeleverd) die geschikt zijn voor de openingen in de wandmontagebeugels.
Per luidspreker zijn 4 schroeven vereist.
(a) 4 mm
(b) Langer dan 30 mm
-

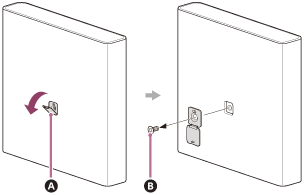

Verwijder de afdekking aan de achterkant van de luidspreker.
Klap de afdekking open naar beneden, verwijder de schroef met een schroevendraaier en verwijder de afdekking.
Afdekking
Schroef
Opmerking
- Werk op een glad oppervlak zoals een tafel wanneer u de luidspreker installeert. U kunt de luidspreker beschadigen wanneer u op materialen met ribbels of randen werkt.
-

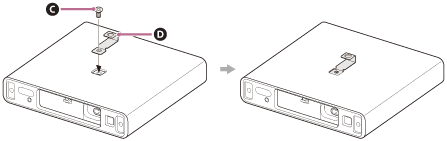

Bevestig de wandhaak (bijgeleverd) aan de luidspreker.
Gebruik de schroef die in stap 2 werd verwijderd.
Schroef
Wandhaak
-
Sluit het netsnoer voor de luidspreker (bijgeleverd) aan op de luidspreker.
Maak het netsnoer dat op de luidspreker is aangesloten vast in de kabelhouder aan de onderkant van de luidspreker.
Kabelhouder
-

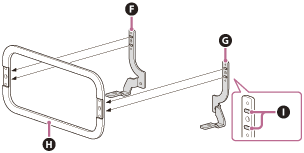

Steek de pinnen van de wandbeugel (L) en (R) (bijgeleverd) in de openingen van de gemeenschappelijke basis (bijgeleverd) om de wandmontagebeugel te assembleren.
Wandbeugel (L)
Wandbeugel (R)
Gemeenschappelijke basis
Pinnen

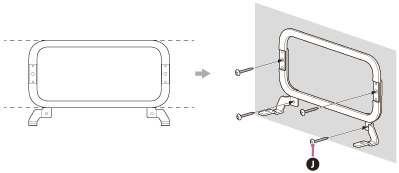

- Beslis waar u de luidspreker aan de wand wilt monteren en installeer de wandmontagebeugel die u in stap 5 hebt geassembleerd op die plaats.
Installeer de wandmontagebeugel vlak tegen de wand. Zet de 4 aangegeven locaties vast met de 4 schroeven (niet bijgeleverd) die in stap 1 werden klaargelegd.
Om te vermijden dat de wandbeugel valt, moet u de wandmontagebeugel tijdens de installatie naar beneden houden.
Schroeven (niet bijgeleverd)
-
Ga na of de verschillende types luidsprekers correct gepositioneerd zijn.
Controleer hiervoor het label op de onderzijde van de luidspreker en zorg ervoor dat het overeenkomt met de installatiepositie van de luidspreker.
-
: linker voorluidspreker -
: rechter voorluidspreker -
: linker achterluidspreker -
: rechter achterluidspreker
-
-

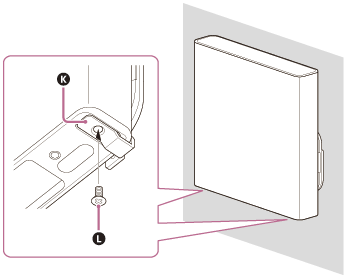

Hang de luidspreker aan de wandmontagebeugel.
Hang de wandhaak aan de achterkant van de luidspreker op de wandmontagebeugel.
-
Breng de schroefopeningen aan de onderkant van de luidspreker op een lijn met de openingen in de wandmontagebeugel en bevestig de luidspreker aan de wandmontagebeugel door de schroeven (bijgeleverd) stevig vast te draaien.
Wandmontagebeugel
Schroef
-
Sluit het netsnoer van de luidspreker dat met de luidspreker is verbonden aan op een stopcontact.
Opmerking
- Bewaar de afdekking die u in stap 2 hebt verwijderd om de schroefopening af te dekken wanneer u de luidspreker niet aan een wand bevestigt.
