Montere høyttalerne på en vegg

Merknad

  • Bruk de inkluderte veggmonteringsbrakettene hvis høyttalerne monteres på en vegg. Ikke monter høyttalerne direkte på veggen. Det kan føre til at temperaturen inne i høyttaleren stiger betydelig, og det kan føre til skade på høyttaleren eller feil.
  • Gjør klar skruer (ikke inkludert) som er egnet for veggmaterialet og stabilitet. Skruene kan skade veggen, avhengig av veggmaterialet.
  • Fest skruene godt i veggbjelken.
  • Heng veggmonteringsbrakettene flatt mot den forsterkede veggen.
  • Be en Sony-forhandler eller en autorisert montør utføre monteringen av høyttalerne med hensyn til sikkerheten.
  • Sony skal ikke holdes ansvarlige for uhell eller skade forårsaket av feil installasjon, manglende installasjonsstyrke, misbruk eller naturkatastrofer.
  • Ikke monter høyttalerne rett under taket. Det kan hindre lydutmatingen fra oversiden av høyttaleren.
  • Ikke monter høyttalerne nær metallgjenstander. Trådløse funksjoner kan bli ustabile.
  • Ikke plasser noen hindringer mellom høyttalerne.
  1. Gjør klar 16 skruer (ikke inkludert) som er egnet for hullene i veggmonteringsbraketten.

    Det kreves 4 skruer til hver høyttaler.

    Illustrasjon som viser dimensjonene til en skrue. (a) representerer diameteren til skruen. (b) representerer lengden til skruen ekskludert hodet.

    (a) 4 mm

    (b) Lengre enn 30 mm

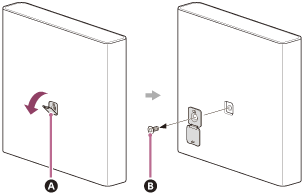

  2. Fjern dekselet på baksiden av høyttaleren.

    Vipp dekselet ned for å åpne det, fjern skruen med en skrutrekker og fjern dekselet.

    Deksel

    Skrue

    Merknad

    • Når du installerer høyttaleren, bruk en glatt overflate som et bord. Hvis du bruker materialer med riller eller kanter, kan dette skade høyttaleren.

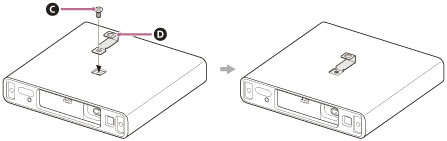

  3. Fest veggkroken (inkludert) til høyttaleren.

    Bruk skruen som ble fjernet i trinn 2.

    Illustrasjon av hvordan veggkroken festes til hullet for veggkrokfeste bak på høyttaleren.

    Skrue

    Veggkrok

  4. Koble strømledningen (inkludert) til høyttaleren.

    Fest strømledningen som er koblet til høyttaleren, til kabelholderen på undersiden av høyttaleren.

    Kabelholder

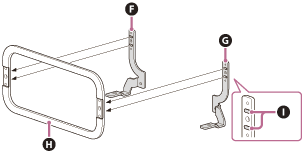

  5. Sett pinnene på veggbraketten (V) og (H) (inkludert) inn i hullene på den felles sokkelen (inkludert) for å montere veggmonteringsbraketten.

    Veggbrakett (V)

    Veggbrakett (H)

    Felles sokkel

    Pinner

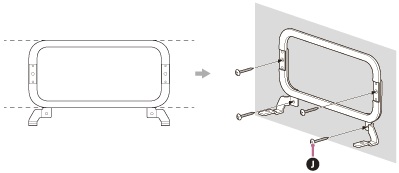

  6. Finn posisjonen på veggen der høyttaleren skal plasseres, og installer veggmonteringsbraketten som ble montert i trinn 5 i denne posisjonen.

    Installer veggmonteringsbraketten flatt mot veggen. Sikre de 4 angitte plasseringene med de 4 skruene (ikke inkludert) som ble klargjort i trinn 1.

    Hold veggmonteringsbraketten ned mens den installeres for å unngå at veggbraketten faller ned.

    Skruer (ikke inkludert)

  7. Bekreft høyttalertypene.

    Illustrasjon som viser installasjonsposisjon hvis høyttalerne monteres på en vegg

    Kontroller etiketten på undersiden av hver høyttaler for å sikre at den samsvarer med høyttalerens monteringsposisjon.

    • : Fremre venstre høyttaler
    • : Fremre høyre høyttaler
    • : Bakre venstre høyttaler
    • : Bakre høyre høyttaler
  8. Heng høyttaleren på veggmonteringsbraketten.

    Heng veggkroken på baksiden av høyttaleren på veggmonteringsbraketten.

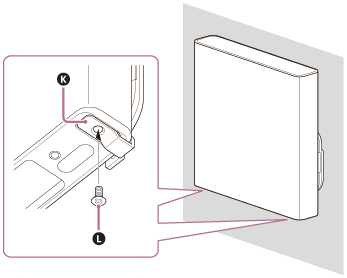

  9. Sett posisjonene til skruehullene på undersiden av høyttaleren på linje med hullene i veggmonteringsbraketten, og fest høyttaleren til veggmonteringsbraketten ved å feste skruene (inkludert) godt.

    Veggmonter-ingsbrakett

    Skrue

  10. Koble strømledningen for høyttaleren som er koblet til høyttaleren, til en stikkontakt.

Merknad

  • Ta vare på dekselet som ble fjernet i trinn 2 for å dekke skruehullet hvis du ikke monterer høyttaleren på en vegg.
