Mocowanie głośników do ściany

Uwaga

  • Podczas mocowania głośników do ściany należy użyć naściennych uchwytów montażowych znajdujących się w zestawie. Nie mocować głośników bezpośrednio na ścianie. Może to spowodować znaczny wzrost temperatury wewnątrz głośnika, co może doprowadzić do uszkodzenia głośnika lub nieprawidłowego działania.
  • Należy przygotować śruby (niedostępne w zestawie) odpowiednie do materiału i wytrzymałości ściany. W zależności od materiału ściany śruba może uszkodzić ścianę.
  • Dobrze zamocuj śruby w belce ściany.
  • Zawieś naścienne uchwyty montażowe płasko na wzmocnionej ścianie.
  • Poproś sprzedawcę firmy Sony lub licencjonowanego wykonawcę o bezpieczną instalację głośników z pełnym uwzględnieniem bezpieczeństwa.
  • Firma Sony nie ponosi odpowiedzialności za wypadki lub szkody spowodowane nieprawidłową instalacją, brakiem wytrzymałości instalacji, nieprawidłowym użytkowaniem lub katastrofą naturalną.
  • Nie instalować głośników bezpośrednio pod sufitem. Może to zakłócać odtwarzanie dźwięku z górnej części głośnika.
  • Nie instalować głośników w pobliżu metalowych przedmiotów. Funkcje bezprzewodowe mogą być niestabilne.
  • Nie stawiać żadnych przeszkód między głośnikami.
  1. Przygotuj 16 śrub (niedostępnych w zestawie) odpowiednich do otworów naściennych uchwytów montażowych.

    Do każdego głośnika potrzebne są 4 śruby.

    Ilustracja przedstawiająca wymiary śruby. (a) przedstawia średnicę śruby. (b) przedstawia długość śruby bez łba.

    (a) 4 mm

    (b) Dłuższe niż 30 mm

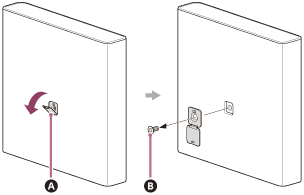

  2. Zdejmij pokrywę z tyłu głośnika.

    Odwróć pokrywę do dołu, odkręć śrubę za pomocą śrubokręta i zdejmij pokrywę.

    Pokrywa

    Śruba

    Uwaga

    • Podczas instalacji głośnika należy pracować na gładkiej powierzchni, takiej jak stół. Praca na materiałach z wypukłościami lub krawędziami, o które można zahaczyć, może doprowadzić do uszkodzenia głośnika.
  3. Przymocuj hak ścienny (w zestawie) do głośnika.

    Użyj śruby, która została odkręcona w kroku 2.

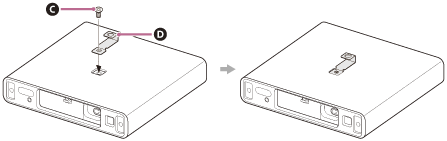

    Ilustracja mocowania haka ściennego do otworu do mocowania haka ściennego z tyłu głośnika

    Śruba

    Hak ścienny

  4. Podłącz przewód zasilający głośnika (w zestawie) do głośnika.

    Zamocuj przewód zasilający podłączony do głośnika do uchwytu na kabel w dolnej części głośnika.

    Uchwyt na kabel

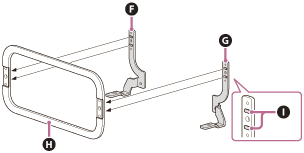

  5. Włóż kołki naściennego uchwytu (L) i (R) (w zestawie) do otworów wspólnej podstawy (w zestawie), aby zamontować naścienny uchwyt montażowy.

    Naścienny uchwyt (L)

    Naścienny uchwyt (R)

    Wspólna podstawa

    Kołki

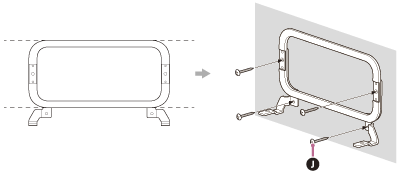

  6. Zdecyduj o pozycji naściennego montażu głośnika i zainstaluj naścienny uchwyt montażowy, który został zmontowany w kroku 5 dla tej pozycji.

    Zamontuj naścienny uchwyt montażowy płasko na ścianie. Zabezpiecz 4 miejsca wskazane za pomocą 4 śrub (niedostępnych w zestawie) przygotowanych w kroku 1.

    Aby uniknąć upuszczenia naściennego uchwytu, podczas montażu przytrzymaj naścienny uchwyt montażowy.

    Śruby (niedostępne w zestawie)

  7. Potwierdź typy głośników.

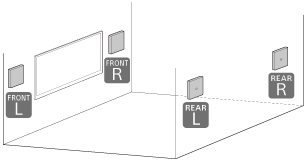

    Ilustracja przedstawiająca pozycję montażu głośników po zamontowaniu na ścianie

    Sprawdź etykietę na dole głośnika, aby upewnić się, że pasuje do pozycji instalacji głośnika.

    • : Lewy przedni głośnik
    • : Prawy przedni głośnik
    • : Lewy tylny głośnik
    • : Prawy tylny głośnik
  8. Zawieś głośnik na naściennym uchwycie montażowym.

    Zawieś hak ścienny z tyłu głośnika na naściennym uchwycie montażowym.

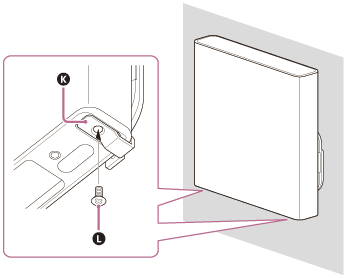

  9. Dopasuj pozycje otworów na śruby w dolnej części głośnika do otworów na naściennym uchwycie montażowym, a następnie przymocuj głośnik do naściennego uchwytu montażowego, dokręcając prawidłowo śruby (w zestawie).

    Naścienny uchwyt montażowy

    Śruba

  10. Podłącz przewód zasilający głośnika, który jest podłączony do gniazdka sieciowego.

Uwaga

  • Zachowaj osłonę, którą zdjęto w kroku 2, aby zakryć otwór na śrubę, jeżeli nie będziesz montować głośnika na ścianie.
