Montera högtalarna på en vägg

OBS!

  • Se till att använda medföljande väggmonteringsstöd när du monterar högtalarna på en vägg. Montera inte högtalarna direkt på en vägg. Om du gör det kan temperaturen inuti högtalaren stiga avsevärt, vilket kan orsaka skada på högtalaren eller fel.
  • Använd skruvar (medföljer ej) som är lämpliga för väggmaterialet och stabiliteten. Skruven kan skada väggen beroende på väggens material.
  • Fäst skruvarna ordentligt i en regel.
  • Häng väggmonteringsstöden plant mot den förstärkta väggen.
  • Låt en Sony-återförsäljare eller licensierad montör att installera högtalarna ordentligt och säkert.
  • Sony är inte ansvarigt för olyckor eller skador som orsakas av oriktig installation, missbruk, bristande installationsstyrka, naturkatastrofer osv.
  • Installera inte högtalarna direkt under taket. Det kan avbryta ljudutmatningen från högtalarens ovansida.
  • Installera inte högtalare nära metallföremål. Trådlösa funktioner kan bli instabila.
  • Placera inga hinder mellan högtalarna.
  1. Se till att ha 16 skruvar (medföljer ej) som passar hålen på väggmonteringsstöden.

    4 skruvar krävs för varje högtalare.

    Bild som indikerar skruvens dimensioner. (a) representerar skruvens diameter. (b) representerar skruvens längd exklusive huvud.

    (a) 4 mm

    (b) Längre än 30 mm

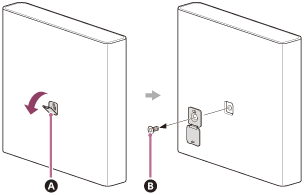

  2. Avlägsna skyddet på högtalarens baksida.

    Öppna skyddet nedåt, ta bort skruven med en skruvmejsel och ta bort skyddet.

    Skydd

    Skruv

    OBS!

    • När högtalaren installeras bör du använda en mjuk yta som underlag, t.ex. ett bord. Det kan skada högtalaren om du lägger den på en ojämn yta eller ett material med kanter.

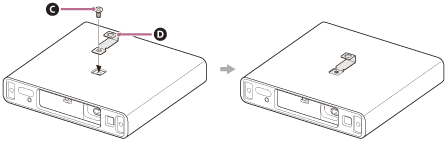

  3. Fäst väggkroken (medföljer) på högtalaren.

    Använd skruven som togs bort i steg 2.

    Bild som visar hur väggkroken sätts i hålet högtalarens baksida

    Skruv

    Väggkrok

  4. Anslut nätkabeln till högtalaren (medföljer) till högtalaren.

    Fäst nätkabeln som är ansluten till högtalaren vid kabelhållaren på högtalarens undersida.

    Kabelhållare

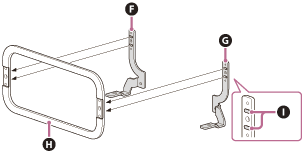

  5. Sätt i väggmonteringsstödets stift (L) och (R) (medföljer) i hålen på basen (medföljer) för att montera ihop väggmonteringsstödet.

    Väggmonteringsstöd (L)

    Väggmonteringsstöd (R)

    Bas

    Stift

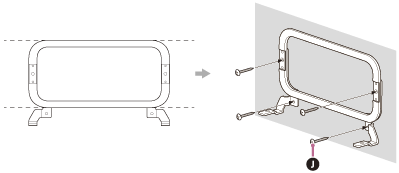

  6. Avgör högtalarens väggmonteringsposition och installera väggmonteringsstödet som monterades ihop i steg 5 i den positionen.

    Installera väggmonteringsstödet plant mot väggen. Fäst de 4 platserna som anges med de 4 skruvarna (medföljer ej) som förbereddes i steg 1.

    För att undvika att tappa väggmonteringsstödet håller du ner det under installationen.

    Skruvar (medföljer ej)

  7. Bekräfta högtalarnas typ.

    Bild som indikerar installationsplatsen för högtalarna när de monteras på väggen

    Kontrollera etiketten på undersidan av högtalaren för att se att den matchar högtalarens installationsposition.

    • : Vänster, främre högtalare
    • : Höger, främre högtalare
    • : Vänster, bakre högtalare
    • : Höger, bakre högtalare
  8. Häng högtalaren på väggmonteringsstödet.

    Häng väggkroken på baksidan av högtalaren på väggmonteringsstödet.

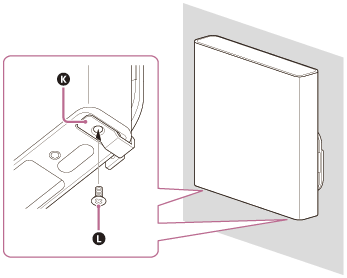

  9. Rikta in skruvhålen på högtalarens undersida med hålen på väggmonteringsstödet, fäst sedan högtalaren på väggmonteringsstödet genom att skruva i skruvarna (medföljer) ordentligt.

    Väggmonteringsstöd

    Skruv

  10. Anslut nätkabeln för högtalaren, som är ansluten till högtalaren, till nätuttaget.

OBS!

  • Behåll skyddet som tas bort i steg 2 för att täcka skruvhålet om du inte monterar högtalaren på en vägg.
