تركيب مكبر الصوت الطويل على الحائط
مكبر الصوت الطويل
ملاحظة
- قم بتحضير البراغي (غير مرفق) مناسبة لمادة الحائط وثباته. بحسب مادة الحائط، قد يتضرر الحائط.
- قم بتثبيت البراغي بشكل محكم في عمود دعم الحائط.
- قم بتعليق مكبر الصوت الطويل بشكل أفقي على الحائط المقوى.
- يجب إجراء التركيب من قبل وكيل شركة Sony أو مقاول مرخص له وإيلاء اهتمام خاص للسلامة أثناء التركيب.
- لا تتحمل شركة Sony المسؤولية عن الحوادث أو الأضرار التي يسببها التركيب الخاطئ أو عدم ثبات الحائط بما فيه الكفاية أو التركيب الخاطئ للبراغي أو الكوارث الطبيعية، وما إلى ذلك.
- لدواعي السلامة، يلزم وجود شخصين أو أكثر لتعليق مكبر الصوت الطويل.
-
قم بتحضير برغيين (غير مرفق) تناسب فتحات التركيب بالحائط الموجودة على الجزء الخلفي لمكبر الصوت الطويل.
(a) 4 مم
(b) أكثر من 30 مم
فتحة على الجزء الخلفي لمكبر الصوت الطويل
(c) 5 مم
(d) 10 مم
-
قم بمحاذاة الخط العمودي فوق "
الخط الأوسط للتفزيون" المطبوع على قالب التثبيت الجداري (مرفق) مع مركز عرض التلفزيون لديك.
مركز التلفزيون
قالب التثبيت الجداري
-
قم بمحاذاة "الخط السفلي للتفزيون" المطبوع على قالب التثبيت الجداري مع الجزء السفلي للتلفزيون الخاص بك، ثم قم بلصق قالب التثبيت الجداري على الحائط باستخدام شريط لاصق متوفر في الأسواق، إلخ.
قالب التثبيت الجداري
شريط لاصق، إلخ.
-

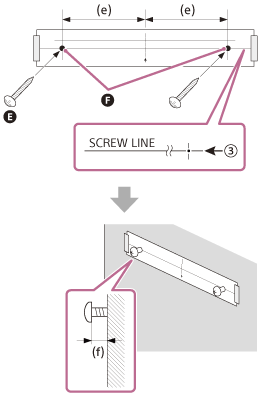

قم بشد البراغي المعدة في خطوة 1 بإحكام في علامات البراغي الموجودة على "
خط البرغي" المطبوع على قالب التثبيت الجداري.
البراغي
العلامات
(e) 270 مم
(f) 10 مم إلى 11 مم
-
قم بنزع قالب التثبيت الجداري.
-
قم بتعليق مكبر الصوت الطويل على البراغي.
قم بمحاذاة الفتحات الخاصة بالجزء الخلفي لمكبر الصوت الطويل مع البراغي، ثم قم بتعليق مكبر الصوت الطويل على البرغيين.
ملاحظة
- عند القيام بلصق قالب التثبيت الجداري على الحائط، قم بتثبيته بالكامل برفق.

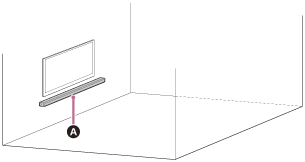

- قم بتركيب مكبر الصوت الطويل بعيدًا عن التلفزيون بحوالي 70 مم أو أكثر.
