Vægmontering af bar-højttaler
Bar-højttaler
Bemærk!
- Sørg for at have skruer (medfølger ikke), der passer til væggens materiale og stabilitet. Afhængigt af vægmaterialet kan væggen blive beskadiget.
- Skru skruerne sikker i lægterne i væggen.
- Hæng bar-højttaleren vandret på den forstærkede væg.
- Få installationen udført af en Sony-forhandler eller en licenseret udbyder, og vær særlig opmærksom på sikkerheden under installationen.
- Sony kan ikke holdes ansvarlig for ulykker eller skader som følge af forkert installation, utilstrækkelig vægstabilitet, forkert montering af skruer, naturkatastrofer eller lignende.
- Af sikkerhedshensyn skal der være to eller flere personer om at hænge bar-højttaleren op.
-
Sørg for at have to skruer (medfølger ikke), der passer til vægmonteringshullerne på bagsiden af bar-højttaleren.
(a) 4 mm
(b) Over 30 mm
Hul på bagsiden af bar-højttaleren
(c) 5 mm
(d) 10 mm
-
Ret den lodrette streg over "
TV'ETS MIDTERLINJE", der findes på din SKABELON TIL VÆGBESLAG (medfølger), ind efter den vandrette midte på TV'et.
Midten af TV'et
SKABELON TIL VÆGBESLAG
-
Ret "
TV'ETS UNDERKANT", der står skrevet på din SKABELON TIL VÆGBESLAG, ind efter bunden af TV'et, klæb derefter din SKABELON TIL VÆGBESLAG fast på væggen med almindelig tape eller lignende.
SKABELON TIL VÆGBESLAG
Tape eller lignende.
-

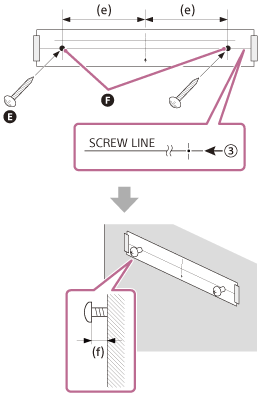

Find skruerne fra trin 1, og skru dem i ved skruemærkerne på "
SKRUELINJE", der findes på din SKABELON TIL VÆGBESLAG.
Skruer
Markeringer
(e) 270 mm
(f) 10 mm til 11 mm
-
Fjern din SKABELON TIL VÆGBESLAG.
-
Hæng bar-højttaleren på skruerne.
Placer hullerne på bagsiden af bar-højttaleren ud for skruerne, og hæng derefter bar-højttaleren på de to skruer.
Bemærk!
- Når du klæber din SKABELON TIL VÆGBESLAG fast på væggens, skal den glattes helt ud.

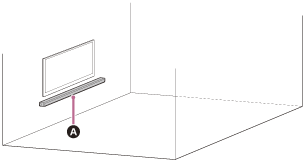

- Installer bar-højttaleren mindst 70 mm væk fra TV'et.
