Στερέωση της μπάρας-ηχείο σε τοίχο

Μπάρα-ηχείο

Σημείωση

  • Ετοιμάστε βίδες (δεν παρέχονται) που να είναι κατάλληλες για το υλικό και τη σταθερότητα του τοίχου. Ανάλογα με το υλικό του τοίχου, ο τοίχος ενδέχεται να υποστεί ζημιά.
  • Σφίξτε τις βίδες καλά στη δοκό του τοίχου.
  • Κρεμάστε την μπάρα-ηχείο οριζόντια στον ενισχυμένο τοίχο.
  • Αναθέστε την εγκατάσταση σε έναν αντιπρόσωπο ή εξουσιοδοτημένο τεχνικό της Sony και προσέξτε ιδιαίτερα τις προφυλάξεις ασφαλείας κατά τη διάρκεια της εγκατάστασης.
  • Η Sony δεν φέρει καμία ευθύνη για ατυχήματα ή υλικές ζημιές που προκαλούνται από ακατάλληλη εγκατάσταση, ανεπαρκή σταθερότητα του τοίχου, εσφαλμένη τοποθέτηση βιδών, φυσικές καταστροφές κ.λπ.
  • Για λόγους ασφαλείας, απαιτούνται δύο ή περισσότερα άτομα για το κρέμασμα της μπάρας-ηχείο.
  1. Ετοιμάστε δύο βίδες (δεν παρέχονται) που να είναι κατάλληλες για τις οπές στερέωσης στον τοίχο στο πίσω μέρος της μπάρας-ηχείο.

    Εικόνα που δείχνει τις διαστάσεις μιας βίδας. Χρησιμοποιήστε μια βίδα με διάμετρο σπειρώματος 4 mm και μήκος που δεν υπερβαίνει τα 30 mm χωρίς την κεφαλή της βίδας.

    (a) 4 mm

    (b) Πάνω από 30 mm


    Οπή στο πίσω μέρος της μπάρας-ηχείο

    Εικόνα που δείχνει τις διαστάσεις της οπής στο πίσω μέρος της μπάρας-ηχείο. Το ανώτερο τμήμα έχει πλάτος 5 mm και το κατώτερο 10 mm.

    (c) 5 mm

    (d) 10 mm

  2. Ευθυγραμμίστε την κάθετη γραμμή πάνω από τη " ΓΡΑΜΜΗ ΚΕΝΤΡΟΥ ΤΗΛΕΟΡΑΣΗΣ" που είναι τυπωμένη στο ΠΛΑΙΣΙΟ ΣΤΗΡΙΞΗΣ ΣΤΟΝ ΤΟΙΧΟ (παρέχεται) με το κεντρικό σημείο στο πλάτος της τηλεόρασής σας.

    Ευθυγραμμίστε τη ΓΡΑΜΜΗ ΚΕΝΤΡΟΥ ΤΗΛΕΟΡΑΣΗΣ, η οποία βρίσκεται στο κεντρικό σημείο στο πλάτος του ΠΛΑΙΣΙΟΥ ΣΤΗΡΙΞΗΣ ΣΤΟΝ ΤΟΙΧΟ, με το κεντρικό σημείο στο πλάτος της τηλεόρασής σας.

    Κέντρο της τηλεόρασης

    ΠΛΑΙΣΙΟ ΣΤΗΡΙΞΗΣ ΣΤΟΝ ΤΟΙΧΟ

  3. Ευθυγραμμίστε την " ΚΑΤΩ ΓΡΑΜΜΗ ΤΗΛΕΟΡΑΣΗΣ" που είναι τυπωμένη στο ΠΛΑΙΣΙΟ ΣΤΗΡΙΞΗΣ ΣΤΟΝ ΤΟΙΧΟ με την κάτω πλευρά της τηλεόρασής σας και κατόπιν κολλήστε το ΠΛΑΙΣΙΟ ΣΤΗΡΙΞΗΣ ΣΤΟΝ ΤΟΙΧΟ στον τοίχο με κολλητική ταινία που διατίθεται στο εμπόριο κ.λπ.

    ΠΛΑΙΣΙΟ ΣΤΗΡΙΞΗΣ ΣΤΟΝ ΤΟΙΧΟ

    Κολλητική ταινία κ.λπ.

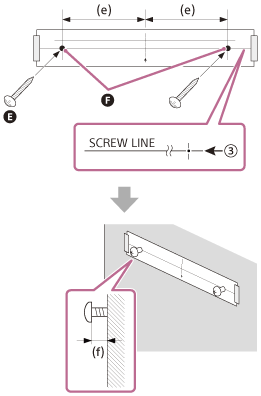

  4. Σφίξτε καλά τις βίδες που είχατε προετοιμάσει στο βήμα 1 στις ενδείξεις για τις βίδες στη " ΓΡΑΜΜΗ ΒΙΔΑΣ" που είναι τυπωμένη στο ΠΛΑΙΣΙΟ ΣΤΗΡΙΞΗΣ ΣΤΟΝ ΤΟΙΧΟ.

    Υπάρχουν μαύροι κύκλοι που υποδεικνύουν τις θέσεις τοποθέτησης των βιδών, σε απόσταση 270 mm αριστερά και δεξιά από το κεντρικό σημείο του ΠΛΑΙΣΙΟΥ ΣΤΗΡΙΞΗΣ ΣΤΟΝ ΤΟΙΧΟ. Βιδώστε τις βίδες σε αυτά τα σημεία, αφήνοντας κενό 10 mm έως 11 mm ανάμεσα στην κεφαλή της βίδας και τον τοίχο.

    Βίδες

    Ενδείξεις

    (e) 270 mm

    (f) 10 mm έως 11 mm

  5. Αφαιρέστε το ΠΛΑΙΣΙΟ ΣΤΗΡΙΞΗΣ ΣΤΟΝ ΤΟΙΧΟ.
  6. Κρεμάστε την μπάρα-ηχείο από τις βίδες.

    Ευθυγραμμίστε το πίσω μέρος της μπάρας-ηχείο με τις βίδες και στη συνέχεια κρεμάστε την μπάρα-ηχείο από τις δύο βίδες.

    Κρεμάστε την μπάρα-ηχείο έτσι ώστε οι βίδες που τοποθετήθηκαν στο βήμα 4 να περάσουν μέσα από τις οπές στο πίσω μέρος της μπάρας-ηχείο και η μπάρα-ηχείο να κρεμαστεί από στις βίδες.

Σημείωση

  • Όταν κολλάτε το ΠΛΑΙΣΙΟ ΣΤΗΡΙΞΗΣ ΣΤΟΝ ΤΟΙΧΟ στον τοίχο, εξομαλύνετέ το εντελώς.

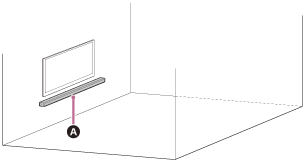

  • Τοποθετήστε την μπάρα-ηχείο σε απόσταση τουλάχιστον 70 mm από την τηλεόραση.
