نصب بلندگوی نواری روی دیوار
بلندگوی نواری
نکته
- پیچ‌هایی را تهیه کنید (ارائه نشده) که برای جنس مصالح دیوار و استحکام آن مناسب باشد. بسته به مصالح استفاده شده در دیوار، ممکن است دیوار آسیب ببیند.
- پیچ‌ها را به تیرآهن دیوار محکم کنید.

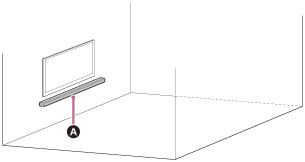

- بلندگوی نواری را به صورت افقی روی دیوار مقاوم شده آویزان کنید.
- نصب را از طریق پیمانکار دارای مجوز یا فروشنده Sony انجام دهید و در طول نصب به موارد ایمنی توجه کامل داشته باشید.
- Sony در قبال اتفاقات یا خرابی‌های ناشی از نصب نادرست، استحکام ناکافی دیوار یا نصب پیچ‌های نامناسب، بلایای طبیعی و سایر موارد مسوولیتی ندارد.
- به منظور حفظ امنیت، برای آویزان کردن بلندگوی نواری به دو نفر یا بیشتر نیاز است.
-
دو پیچ آماده کنید (ارائه نشده) که برای حفره‌های نصب دیواری واقع در پشت بلندگوی نواری مناسب باشند.
(a) 4 میلی‌متر
(b) بیشتر از 30 میلی‌متر
حفره واقع در پشت بلندگوی نواری
(c) 5 میلی‌متر
(d) 10 میلی‌متر
-
خط عمودی بالای متن "
خط مرکز تلویزیون" نوشته شده بر روی الگوی نصب تلویزیون روی دیوار (ارائه شده) را با مرکز پهنای تلویزیون خود تراز کنید.
مرکز تلویزیون
الگوی نصب تلویزیون روی دیوار
-
"
خط پایین تلویزیون" چاپ شده بر روی الگوی نصب تلویزیون روی دیوار را با قسمت تحتانی تلویزیون میزان کنید، سپس الگوی نصب تلویزیون روی دیوار را با یک نوار چسب موجود در بازار و غیره، روی دیوار بچسبانید.
الگوی نصب تلویزیون روی دیوار
نوار چسب، غیره.
-

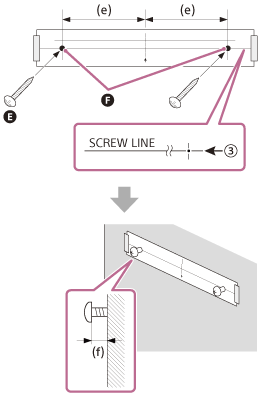

پیچ‌های تهیه شده در مرحله 1 را در علامت‌های پیچ که با متن "
خط پیچ" مشخص شده است، روی الگوی نصب تلویزیون روی دیوار بطور محکم ببندید.
پیچ‌ها
علامت‌ها
(e) 270 میلی‌متر
(f) 10 میلی‌متر تا 11 میلی‌متر
-
الگوی نصب تلویزیون روی دیوار را بردارید.
-
بلندگوی نواری را روی پیچ‌ها آویزان کنید.
سوراخ‌های پشت بلندگوی نواری را با پیچ‌ها میزان کنید، سپس بلندگوی نواری را روی دو پیچ آویزان کنید.
نکته
- هنگام چسباندن الگوی نصب تلویزیون روی دیوار روی دیوار، آن را کاملا صاف کنید.
- بلندگوی نواری را به اندازه 70 میلی‌متر یا بیشتر، دور از تلویزیون نصب کنید.
