Fixation de l’enceinte-barre au mur

Enceinte-barre

Note

  • Préparez des vis (non fournies) convenant au matériau et à la solidité du mur. Si le matériau du mur n’est pas suffisamment résistant, le mur risque d’être endommagé.
  • Fixez fermement les vis dans une poutre du mur.

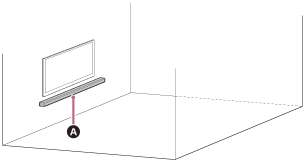

  • Accrochez l’enceinte-barre à l’horizontale sur le mur renforcé.
  • Confiez l’installation à un revendeur Sony ou à un prestataire de services agréé et soyez particulièrement attentif à la sécurité pendant l’installation.
  • Sony décline toute responsabilité en cas d’accidents ou de dommages provoqués par une installation incorrecte, la solidité insuffisante du mur, la mauvaise fixation des vis, des catastrophes naturelles, etc.
  • Deux personnes au moins sont nécessaires pour fixer l’enceinte-barre en toute sécurité.
  1. Préparez deux vis (non fournies) adaptées aux orifices de la fixation murale situés sur l’arrière de l’enceinte-barre.

    Illustration indiquant les dimensions d’une vis. Utilisez une vis ayant un diamètre de filetage de 4 mm et une longueur excluant la tête de vis de plus de 30 mm.

    (a) 4 mm

    (b) Plus de 30 mm


    Orifice à l’arrière de l’enceinte-barre

    Illustration indiquant les dimensions de l’orifice sur l’arrière de l’enceinte-barre. La partie supérieure mesure 5 mm de large et la partie inférieure mesure 10 mm de large.

    (c) 5 mm

    (d) 10 mm

  2. Alignez la ligne verticale au-dessus de la «  LIGNE CENTRALE DU TÉLÉVISEUR » imprimée sur le CALIBRE DE MONTAGE MURAL (fourni) avec le centre de la largeur de votre téléviseur.

    Alignez la LIGNE CENTRALE DU TÉLÉVISEUR, qui correspond au centre de la largeur du CALIBRE DE MONTAGE MURAL, avec le centre de la largeur de votre téléviseur.

    Centre du téléviseur

    CALIBRE DE MONTAGE MURAL

  3. Alignez la «  LIGNE DU BAS DU TÉLÉVISEUR » imprimée sur le CALIBRE DE MONTAGE MURAL avec le bas de votre téléviseur, puis collez le CALIBRE DE MONTAGE MURAL sur le mur en utilisant du ruban adhésif disponible dans le commerce, etc.

    CALIBRE DE MONTAGE MURAL

    Ruban adhésif, etc.

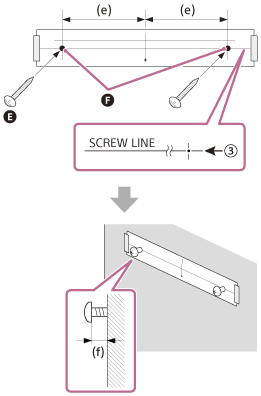

  4. Fixez fermement les vis préparées à l’étape 1 dans les repères sur la «  LIGNE DE VIS » imprimée sur le CALIBRE DE MONTAGE MURAL.

    Des repères circulaires noirs indiquent les positions de fixation par vis à 270 mm à gauche et à droite du centre du CALIBRE DE MONTAGE MURAL. Fixez les vis dans ces repères, en laissant une distance comprise entre 10 mm et 11 mm entre la tête des vis et le mur.

    Vis

    Repères

    (e) 270 mm

    (f) 10 mm à 11 mm

  5. Retirez le CALIBRE DE MONTAGE MURAL.
  6. Accrochez l’enceinte-barre aux vis.

    Alignez les orifices de l’arrière de l’enceinte-barre sur les vis, puis accrochez l’enceinte-barre aux deux vis.

    Accrochez l’enceinte-barre de façon à ce que les vis fixées à l’étape 4 passent au travers des orifices de l’arrière de l’enceinte-barre et à ce que l’enceinte-barre soit accrochée aux vis.

Note

  • Lorsque vous collez le CALIBRE DE MONTAGE MURAL au mur, aplanissez-le complètement.
  • Installez l’enceinte-barre en l’éloignant de 70 mm ou plus du téléviseur.
