A rúdhangszóró felszerelése a falra

Rúdhangszóró

Megjegyzés

  • Készítsen elő a fal anyagának és stabilitásának megfelelő csavarokat (nincsenek mellékelve). A fal anyagától függően károk keletkezhetnek a falban.
  • Biztonságosan rögzítse a csavarokat a fal áthidalójában.
  • Vízszintesen akassza fel a rúdhangszórót a megerősített falra.
  • A felszerelést bízza a Sony viszonteladójára vagy egy alvállalkozóra, és a szereléskor ügyeljen a biztonságra.
  • A Sony nem tehető felelőssé a helytelen szerelés, a fal nem elegendő stabilitása, helytelen csavar használata, természeti csapások stb. miatt bekövetkező balesetekért vagy károkért.
  • A rúdhangszóró biztonságos felakasztásához legalább két emberre van szükség.
  1. Készítsen elő két csavart (nincsenek mellékelve), amelyek beleillenek a rúdhangszóró hátoldalán lévő, a falra szerelésre szolgáló furatokba.

    Csavar méreteit bemutató ábra. Használjon 4 mm átmérőjű, és a csavar feje nélkül 30 mm-nél hosszabb csavart.

    (a) 4 mm

    (b) Hosszabb mint 30 mm


    A rúdhangszóró hátlapján található furat

    A rúdhangszóró hátlapján található furat méreteit jelző illusztráció. A felső rész 5 mm, az alsó rész pedig 10 mm széles.

    (c) 5 mm

    (d) 10 mm

  2. Igazítsa a „FALRA SZERELÉSI SABLON” (mellékelve) elemre nyomtatott „ TV KÖZÉPVONALA” jelölés feletti függőleges vonalat a TV szélességének középvonalához.

    Igazítsa a TV szélességének középvonalát a FALRA SZERELÉSI SABLON közepén elhelyezkedő TV KÖZÉPVONALA jelöléshez.

    A TV középvonala

    FALRA SZERELÉSI SABLON

  3. Igazítsa a FALRA SZERELÉSI SABLON-ra nyomtatott „ TV ALSÓ VONALA” jelölést a TV aljához, majd ragassza fel a FALRA SZERELÉSI SABLON-t a falra például valamilyen kereskedelmi forgalomban kapható ragasztószalaggal.

    FALRA SZERELÉSI SABLON

    Ragasztószalag vagy hasonló

  4. Csavarja be szorosan az 1. lépésben előkészített csavarokat a „FALRA SZERELÉSI SABLON” elemre nyomtatott „ CSAVAROZÁSI VONAL” jelölésen lévő csavarjeleknél.

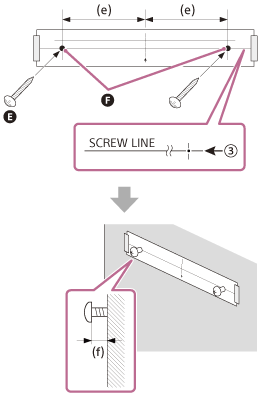

    Fekete kör jelölések mutatják a csavarok rögzítési pontját a bal és jobb oldalon a FALRA SZERELÉSI SABLON közepétől számított 270 mm-re. Rögzítse a csavarokat ezekbe a jelölésekbe, hagyjon 10 mm és 11 mm közötti helyet a csavarfej és a fal között.

    Csavarok

    Jelölések

    (e) 270 mm

    (f) 10 mm – 11 mm

  5. Távolítsa el a FALRA SZERELÉSI SABLON lapot.
  6. Akassza a rúdhangszórót a csavarokra.

    Illessze a rúdhangszóró hátulján lévő furatokat a csavarokhoz, majd akassza a készüléket a két csavarra.

    Akassza fel a rúdhangszórót úgy, hogy a 4. lépésben rögzített csavarok át legyenek vezetve a rúdhangszóró hátoldalának furatain, és a rúdhangszórót a csavarok tartsák.

Megjegyzés

  • Amikor a falra ragasztja, alaposan simítsa ki a falon a FALRA SZERELÉSI SABLON elemet.
  • A rúdhangszórót a TV-től legalább 70 mm-re szerelje fel.
