De Bar Speaker aan een muur bevestigen

Bar Speaker

Opmerking

  • Leg schroeven klaar (niet bijgeleverd) die geschikt zijn voor het materiaal van de wand en voldoende stabiliteit bieden. Afhankelijk van het materiaal van de wand is het mogelijk dat deze beschadigd raakt.
  • Bevestig de schroeven dus stevig in een balk in de wand.
  • Hang de Bar Speaker horizontaal op aan de versterkte wand.
  • Laat de installatie uitvoeren door een Sony-dealer of een erkende installateur en let tijdens de installatie goed op de veiligheid.
  • Sony kan niet verantwoordelijk worden gesteld voor ongelukken of schade die veroorzaakt worden door een onjuiste installatie, onvoldoende stabiele muur, onjuiste installatie van schroeven, natuurrampen enz.
  • Om veiligheidsredenen moet u de Bar Speaker altijd met twee of meer personen ophangen.
  1. Leg twee schroeven klaar (niet bijgeleverd) die geschikt zijn voor de wandmontageopeningen aan de achterzijde van de Bar Speaker.

    Illustratie met daarop de afmetingen van een schroef. Gebruik een schroef met een draaddiameter van 4 mm en een lengte (exclusief de schroefkop) van meer dan 30 mm.

    (a) 4 mm

    (b) Meer dan 30 mm


    Opening aan de achterzijde van de Bar Speaker

    Illustratie met daarop de afmetingen van de opening op de achterkant van de Bar Speaker. Het bovenste deel is 5 mm breed en het onderste deel is 10 mm breed.

    (c) 5 mm

    (d) 10 mm

  2. Zorg dat de verticale lijn boven de " LIJN MIDDEN TV" die gedrukt is op het WANDMONTAGESJABLOON (bijgeleverd) overeenkomt met het midden van de breedte van uw tv.

    Zorg ervoor dat de LIJN MIDDEN TV (deze bevindt zich in het midden van de breedte van het WANDMONTAGESJABLOON) overeenkomt met het midden van de breedte van uw tv.

    Midden van de tv

    WANDMONTAGESJABLOON

  3. Breng de " LIJN ONDERKANT TV" die gedrukt is op het WANDMONTAGESJABLOON op een lijn met de onderkant van uw tv en bevestig vervolgens het WANDMONTAGESJABLOON op de wand met behulp van in de handel verkrijgbare kleefband enz.

    WANDMONTAGESJABLOON

    Kleefband enz.

  4. Schroef de in stap 1 klaargelegde schroeven stevig in de schroefmarkeringen die aangebracht zijn op de " SCHROEFLIJN" die gedrukt is op het WANDMONTAGESJABLOON.

    De schroefmontageposities worden aangegeven met zwarte cirkels en bevinden zich 270 mm links en rechts van het midden van het WANDMONTAGESJABLOON. Bevestig schroeven in deze cirkels en laat 10 mm tot 11 mm ruimte over tussen de kop van de schroef en de wand.

    Schroeven

    Markeringen

    (e) 270 mm

    (f) 10 mm tot 11 mm

  5. Verwijder het WANDMONTAGESJABLOON.
  6. Hang de Bar Speaker aan de schroeven.

    Breng de openingen aan de achterzijde van de Bar Speaker op een lijn met de schroeven en hang de Bar Speaker vervolgens aan de twee schroeven.

    Hang de Bar Speaker zodat de in stap 4 gemonteerde schroeven in de openingen aan de achterzijde van de Bar Speaker worden gestoken en de Bar Speaker aan de schroeven hangt.

Opmerking

  • Wanneer u het WANDMONTAGESJABLOON op de wand aanbrengt, moet u het volledig vlak wrijven.

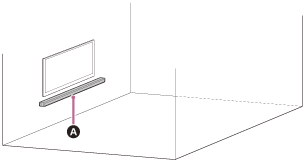

  • Voorzie bij de installatie van de Bar Speaker een afstand van 70 mm of meer van de tv.
