Montere plankehøyttaleren på en vegg

Plankehøyttaler

Merknad

  • Gjør klar skruer (ikke inkludert) som er egnet for veggmaterialet og stabilitet. Avhengig av veggmaterialet kan veggen bli skadet.
  • Fest skruene sikkert i veggbjelken.
  • Heng plankehøyttaleren horisontalt på den forsterkede veggen.
  • La en Sony-forhandler eller lisensiert entreprenør utføre installasjonen og legg spesielt merke til sikkerheten under installasjonen.
  • Sony skal ikke holdes ansvarlige for uhell eller skade forårsaket av feil installasjon, utilstrekkelig veggstabilitet, feil installasjon av skrue, naturkatastrofer, e.l.
  • To eller flere personer kreves for å henge plankehøyttaleren trygt.
  1. Gjør klar to skruer (ikke inkludert) som er egnet for veggmonteringshullene på baksiden av plankehøyttaleren.

    Illustrasjon som viser dimensjonene til en skrue. Bruk en skrue med en tråddiameter på 4 mm og en lengde på mer enn 30 mm, ekskludert skruehodet.

    (a) 4 mm

    (b) Mer enn 30 mm


    Hull på baksiden av plankehøyttaleren

    Illustrasjon viser dimensjonene til hullet på baksiden av plankehøyttaleren. Øvre del er 5 mm bred og nedre del er 10 mm bred.

    (c) 5 mm

    (d) 10 mm

  2. Juster den vertikale linjen over " LINJE PÅ MIDTEN AV TV" trykt på VEGGMONTERINGSMAL (inkludert) med midten av bredden på TV-en.

    Juster LINJE PÅ MIDTEN AV TV, som er i midten av bredden på VEGGMONTERINGSMALEN, med midten på TV-ens bredde.

    Midten av TV-en

    VEGGMONTERINGSMAL

  3. Sett " LINJE UNDER TV" trykt på VEGGMONTERINGSMAL på linje med bunnen av TV-en, klistre så VEGGMONTERINGSMAL på veggen med teip, e.l. (kjøpes i butikk).

    VEGGMONTERINGSMAL

    Teip, e.l.

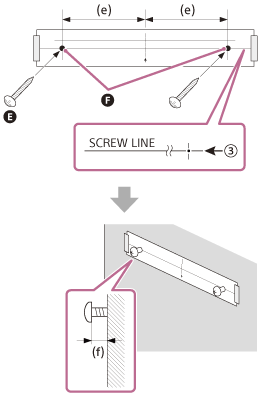

  4. Fest skruene forberedt i trinn 1 sikkert i skruemerkene på " SKRUELINJE" trykt på VEGGMONTERINGSMAL.

    Det er svarte sirkelmerker som indikerer skruefesteposisjonene 270 mm til venstre og høyre for midten av VEGGMONTERINGSMAL. Fest skruene i disse merkene, med en lengde på mellom 10 mm og 11 mm mellom skruehodet og veggen.

    Skruer

    Merker

    (e) 270 mm

    (f) 10 mm til 11 mm

  5. Fjern VEGGMONTERINGSMAL.
  6. Heng plankehøyttaleren på skruene.

    Sett hullene på baksiden av plankehøyttaleren på linje med skruene, og heng deretter plankehøyttaleren på de to skruene.

    Heng plankehøyttaleren slik at skruene festet i trinn 4 går gjennom hullene på baksiden av plankehøyttaleren og plankehøyttaleren henges på skruene.

Merknad

  • Glatt ut VEGGMONTERINGSMAL helt når du klistrer den på veggen.

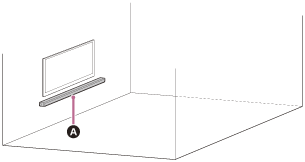

  • Installer plankehøyttaleren 70 mm eller mer fra TV-en.
