Montera högtalarpanelen på en vägg
Högtalarpanel
OBS!
- Använd skruvar (medföljer ej) som är lämpliga för väggmaterialet och stabiliteten. Den kan hända att väggen skadas beroende på materialet i väggen.
- Fäst skruvarna ordentligt i en regel.
- Häng högtalarpanelen horisontellt på den förstärkta väggen.
- Låt installationen utföras av en Sony-återförsäljare eller en licensierad montör och var noga med säkerheten under installationen.
- Sony är inte ansvarigt för olyckor eller skador som orsakas av oriktig installation, otillräcklig väggstabilitet, oriktig skruvinstallation, naturkatastrofer osv.
- Av säkerhetsskäl krävs det minst två personer för att hänga upp högtalarpanelen.
-
Använd två skruvar (medföljer ej) som passar i väggmonteringshålen på baksidan av högtalarpanelen.
(a) 4 mm
(b) Mer än 30 mm
Hål på högtalarpanelens baksida
(c) 5 mm
(d) 10 mm
-
Rikta in den vertikala linjen ovanför ”
TV:NS MITTLINJE” som är tryckt på din MALL FÖR VÄGGMONTERING (medföljer) med mitten av din TV:s bredd.
TV:ns mitt
MALL FÖR VÄGGMONTERING
-
Rikta in ”
TV:NS NEDRE LINJE” på MALL FÖR VÄGGMONTERING med undersidan på din TV, fäst sedan MALL FÖR VÄGGMONTERING på en vägg genom att använda självhäftande tejp etc. som finns tillgänglig i handeln.
MALL FÖR VÄGGMONTERING
Självhäftande tejp etc.
-

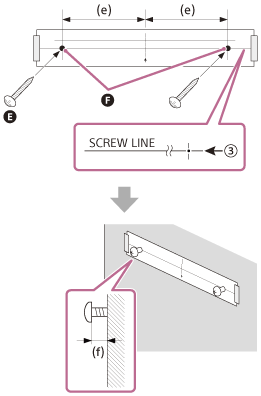

Fäst skruvarna som du tog fram i steg 1 i skruvmarkeringarna på ”
SKRUVLINJE” tryckt på MALL FÖR VÄGGMONTERING.
Skruvar
Markeringar
(e) 270 mm
(f) 10 mm till 11 mm
-
Ta bort din MALL FÖR VÄGGMONTERING.
-
Häng högtalarpanelen på skruvarna.
Rikta in hålen på högtalarpanelens baksida med skruvarna och häng sedan högtalarpanelen på de två skruvarna.
OBS!
- Släta ut din MALL FÖR VÄGGMONTERING helt, när du fäster den på väggen.

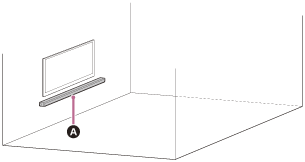

- Installera högtalarpanelen med ett mellanrum på minst 70 mm från TV:n.
