การติดตั้ง Bar Speaker บนผนัง
Bar Speaker
หมายเหตุ
- เตรียมสกรู (ไม่ได้ให้มา) ที่เหมาะสมกับวัสดุและความมั่นคงของผนัง เพราะอาจทำให้ผนังได้รับความเสียหาย ทั้งนี้ขึ้นอยู่กับวัสดุของผนัง
- ยึดสกรูลงในคานของผนังให้แน่น
- แขวน Bar Speaker ในแนวนอนบนผนังที่มีการเสริมความแข็งแรง
- ให้ตัวแทนจำหน่ายของ Sony หรือผู้รับเหมาที่ผ่านการรับรองทำการติดตั้ง และให้ความสำคัญเป็นพิเศษกับเรื่องความปลอดภัยระหว่างการติดตั้ง
- Sony จะไม่รับผิดชอบต่ออุบัติเหตุหรือความเสียหายที่เกิดจากการติดตั้งที่ไม่เหมาะสม ความมั่นคงของผนัง หรือการติดตั้งด้วยสกรูที่ไม่เหมาะสม, ภัยธรรมชาติ เป็นต้น
- ต้องใช้คนสองคนขึ้นไปในการแขวน Bar Speaker เพื่อความปลอดภัย
-
เตรียมสกรูสองตัว (ไม่ได้ให้มา) ที่มีขนาดเหมาะสมกับช่องบนขาแขวนผนังที่ด้านหลังของ Bar Speaker
(a) 4 มม.
(b) มากกว่า 30 มม.
ช่องที่ด้านหลังของ Bar Speaker
(c) 5 มม.
(d) 10 มม.
-
จัดให้เส้นแนวตั้งเหนือ “
เส้นศูนย์กลางของทีวี” ที่พิมพ์ลงบน แผงยึดติดผนัง (ให้มา) ตรงกับศูนย์กลางของความกว้างทีวีของท่าน
จุดกึ่งกลางของทีวี
แผงยึดติดผนัง
-
จัดให้ตำแหน่งของ “
เส้นล่างสุดของทีวี” ที่พิมพ์อยู่บน แผงยึดติดผนัง ตรงกับด้านล่างของทีวีของท่าน จากนั้น ให้ติด แผงยึดติดผนัง บนผนังโดยใช้เทปกาวที่มีจำหน่ายทั่วไป ฯลฯ
แผงยึดติดผนัง
เทปกาว ฯลฯ
-

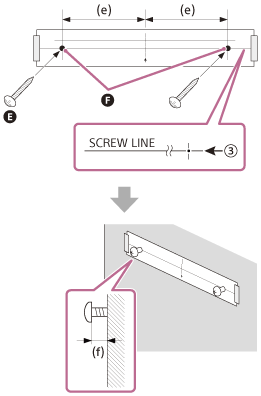

ยึดสกรูที่เตรียมไว้ในขั้นตอนที่ 1 ลงในตำแหน่งเครื่องหมายสกรูบน “
เส้นสกรู” ที่พิมพ์อยู่บน แผงยึดติดผนัง ให้แน่น
สกรู
เครื่องหมาย
(e) 270 มม.
(f) 10 มม. ถึง 11 มม.
-
ถอด แผงยึดติดผนัง
-
แขวน Bar Speaker บนสกรู
จัดให้ช่องที่ด้านหลังของ Bar Speaker ตรงกับสกรู จากนั้น ให้แขวน Bar Speaker บนสกรูสองตัว
หมายเหตุ
- เมื่อติด แผงยึดติดผนัง บนผนัง ให้กดแผงยึดให้แน่น

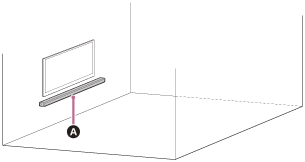

- ติดตั้ง Bar Speaker ให้ห่างจากทีวีประมาณ 70 มม. หรือมากกว่า
