Vægmontering af bar-højttaler

Bar-højttaler

Bemærk!

  • Sørg for at have skruer (medfølger ikke), der passer til væggens materiale og stabilitet. Afhængigt af vægmaterialet kan væggen blive beskadiget.
  • Skru skruerne sikker i lægterne i væggen.
  • Hæng bar-højttaleren vandret på den forstærkede væg.
  • Få installationen udført af en Sony-forhandler eller en licenseret udbyder, og vær særlig opmærksom på sikkerheden under installationen.
  • Sony kan ikke holdes ansvarlig for ulykker eller skader som følge af forkert installation, utilstrækkelig vægstabilitet, forkert montering af skruer, naturkatastrofer eller lignende.
  • Af sikkerhedshensyn skal der være to eller flere personer om at hænge bar-højttaleren op.
  1. Find to skruer (medfølger ikke), der egner sig til hullerne i vægmonteringsbeslaget (medfølger).

    Illustration, der viser målene på en skrue. Brug en skrue med et gevind på 4 mm, hvor længden (uden skruehovedet) er maks. 30 mm.

    (a) 4 mm

    (b) Over 30 mm


    Hul i vægmonteringsbeslaget

    Illustration, der viser målet på hullet på bagsiden af bar-højttaleren. Den øverste del er 5 mm bred, og den nederste del er 10 mm bred.

    (c) 5,0 mm

    (d) 10 mm

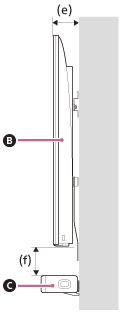

  2. Mål dybden af det monterede TV (e), og brug tabellen nedenfor til at finde den påkrævede frigang mellem bunden af TV'et og den øverste del af bar-højttaleren (f).

    Frigangen er nødvendig for at sikre, at TV'et ikke forstyrrer surroundsounden fra bar-højttaleren, når lyden går mod loftet.

    TV

    Bar-højttaler

    Dybden af det monterede TV (e) Påkrævet mellemrum mellem bunden af TV'et og den øverste del af bar-højttaleren (f)
    Mindre end 110 mm Mindst 120 mm
    Mindst 110 mm Mindst 200 mm
  3. Ret den lodrette streg over " TV'ETS MIDTERLINJE", der findes på din SKABELON TIL VÆGBESLAG (medfølger), ind efter den vandrette midte på TV'et.

    Ret TV'ETS MIDTERLINJE, der er den vandrette midte på din SKABELON TIL VÆGBESLAG, ind efter den vandrette midte på TV'et.

    Midten af TV'et

    SKABELON TIL VÆGBESLAG

  4. Ret " BAR-HØJTTALERENS ØVRE KANT", der findes på din SKABELON TIL VÆGBESLAG ind efter bunden af den påkrævede frigang mellem bunden af TV'et og den øverste del af bar-højttaleren (f), der blev målt i trin 2; og klæb derefter din SKABELON TIL VÆGBESLAG fast på væggen med almindelig tape eller lignende.

    SKABELON TIL VÆGBESLAG

    Tape eller lignende.

  5. Find skruerne fra trin 1, og skru dem i ved skruemærkerne på " SKRUELINJE", der findes på din SKABELON TIL VÆGBESLAG.

    De sorte markeringer viser skruens position 470 mm til højre og venstre for midten af din SKABELON TIL VÆGBESLAG. Skru skruerne i på disse markeringer, så der er en frigang mellem skruehovedet og væggen på 2,0 mm til 3,0 mm.

    Skruer

    Markeringer

    (g) 470 mm

    (h) 2,0 mm til 3,0 mm

  6. Fjern din SKABELON TIL VÆGBESLAG.
  7. Hæng vægmonteringsbeslagene på skruerne på væggen.

    Hæng vægmonteringsbeslaget op, så skruerne fra trin 5 kan gå gennem beslagets åbninger, så beslaget dermed hænger på skruerne.

    Vægmonteringsbeslag

  8. Placer bar-højttaleren på vægmonteringsbeslagene.

  9. Ret skruehullerne på undersiden af bar-højttaleren ind efter hullerne i vægmonteringsbeslaget, og skru derefter skruerne (medfølger) i for at fastgøre bar-højttaleren til vægmonteringsbeslagene.

    Underside af bar-højttaler

    Vægmonteringsbeslag

    Skruer (2)

Bemærk!

  • Når du klæber din SKABELON TIL VÆGBESLAG fast på væggens, skal den glattes helt ud.
  • Sørg for at bruge de medfølgende vægmonteringsbeslag, når bar-højttaleren skal monteres på en væg. Du må ikke montere bar-højttaleren direkte på en væg. Bar-højttaleren kan blive meget varm og forårsage skade eller fejl.
