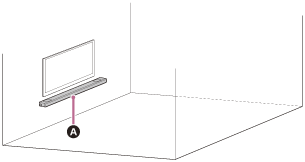

نصب بلندگوی نواری روی دیوار
بلندگوی نواری
نکته
- پیچهایی را تهیه کنید (ارائه نشده) که برای جنس مصالح دیوار و استحکام آن مناسب باشد. بسته به مصالح استفاده شده در دیوار، ممکن است دیوار آسیب ببیند.
- پیچها را به تیرآهن دیوار محکم کنید.
- بلندگوی نواری را به صورت افقی روی دیوار مقاوم شده آویزان کنید.
- نصب را از طریق پیمانکار دارای مجوز یا فروشنده Sony انجام دهید و در طول نصب به موارد ایمنی توجه کامل داشته باشید.
- Sony در قبال اتفاقات یا خرابیهای ناشی از نصب نادرست، استحکام ناکافی دیوار یا نصب پیچهای نامناسب، بلایای طبیعی و سایر موارد مسوولیتی ندارد.
- به منظور حفظ امنیت، برای آویزان کردن بلندگوی نواری به دو نفر یا بیشتر نیاز است.
-
دو پیچ (ارائه نشده) مناسب برای سوراخهای روی پایه نصب دیواری (ارائه شده) تهیه کنید.
(a) 4 میلیمتر
(b) بیشتر از 30 میلیمتر
سوراخ روی پایه نصب دیواری
(c) 5.0 میلیمتر
(d) 10 میلیمتر
-

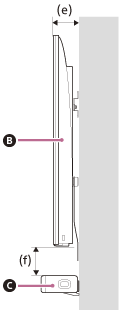

عمق تلویزیون نصب شده (e) را اندازهگیری کنید و تعیین کنید که چه مقدار فضا بین زیر تلویزیون و بالای بلندگوی نواری (f) روی میز نیاز است.
این فاصله برای این است که تلویزیون با صدای فراگیری که از بلندگوی نواری به سمت سقف پخش میشود تداخلی ایجاد نکند.
تلویزیون
بلندگوی نواری
عمق تلویزیون نصب شده (e) فضای مورد نیاز بین زیر تلویزیون و بالای بلندگوی نواری (f) کمتر از 110 میلیمتر 120 میلیمتر یا بیشتر 110 میلیمتر یا بیشتر 200 میلیمتر یا بیشتر -
خط عمودی بالای متن "
خط مرکز تلویزیون" نوشته شده بر روی الگوی نصب تلویزیون روی دیوار (ارائه شده) را با مرکز پهنای تلویزیون خود تراز کنید.
مرکز تلویزیون
الگوی نصب تلویزیون روی دیوار
-
عبارت "
خط بالای بلندگوی نواری" را که بر روی الگوی نصب تلویزیون روی دیوار نوشته شده است، با انتهای فضای مورد نیاز بین زیر تلویزیون و بالای بلندگوی نواری (f) که در مرحله 2 اندازهگیری شده تراز کرده، سپس الگوی نصب تلویزیون روی دیوار را با یک نوار چسب معمولی و غیره روی دیوار بچسبانید.
الگوی نصب تلویزیون روی دیوار
نوار چسب، غیره.
-

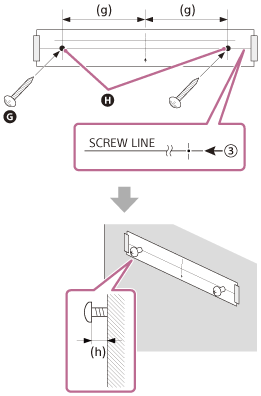

پیچهای تهیه شده در مرحله 1 را در علامتهای پیچ که با متن "
خط پیچ" مشخص شده است، روی الگوی نصب تلویزیون روی دیوار بطور محکم ببندید.
پیچها
علامتها
(g) 470 میلیمتر
(h) 2.0 میلیمتر تا 3.0 میلیمتر
-
الگوی نصب تلویزیون روی دیوار را بردارید.
-
پایههای نصب دیواری را روی پیچها روی دیوار آویزان کنید.
پایه نصب دیواری
-
بلندگوی نواری را روی پایههای نصب دیواری قرار دهید.
-

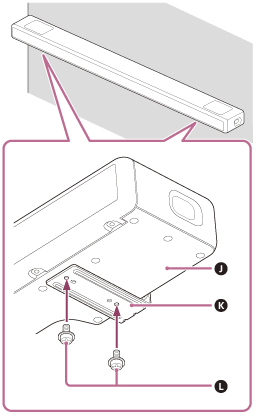

موقعیت حفرههای پیچ در زیر بلندگوی نواری را با حفرههای روی پایه نصب دیواری تراز کرده، سپس بلندگوی نواری را به پایههای نصب دیواری وصل کرده و با پیچهای (ارائه شده) بطور محکم ببندید.
زیر بلندگوی نواری
پایه نصب دیواری
پیچها (2)
نکته
- هنگام چسباندن الگوی نصب تلویزیون روی دیوار روی دیوار، آن را کاملا صاف کنید.
- هنگام نصب بلندگوی نواری روی دیوار، حتما از پایههای نصب دیواری ارائه شده استفاده کنید. بلندگوی نواری را مستقیما روی دیوار نصب نکنید. دمای درون بلندگوی نواری بطور قابل توجهی افزایش مییابد و این میتواند موجب خسارت یا سوء عملکرد شود.
