A rúdhangszóró felszerelése a falra

Rúdhangszóró

Megjegyzés

  • Készítsen elő a fal anyagának és stabilitásának megfelelő csavarokat (nincsenek mellékelve). A fal anyagától függően károk keletkezhetnek a falban.
  • Biztonságosan rögzítse a csavarokat a fal áthidalójában.
  • Vízszintesen akassza fel a rúdhangszórót a megerősített falra.
  • A felszerelést bízza a Sony viszonteladójára vagy egy alvállalkozóra, és a szereléskor ügyeljen a biztonságra.
  • A Sony nem tehető felelőssé a helytelen szerelés, a fal nem elegendő stabilitása, helytelen csavar használata, természeti csapások stb. miatt bekövetkező balesetekért vagy károkért.
  • A rúdhangszóró biztonságos felakasztásához legalább két emberre van szükség.
  1. Készítsen elő két csavart (nincsenek mellékelve), amelyek beleillenek a falra szerelésre szolgáló konzol (mellékelve) furataiba.

    Csavar méreteit bemutató ábra. Használjon 4 mm átmérőjű, és a csavar feje nélkül 30 mm-nél hosszabb csavart.

    (a) 4 mm

    (b) Hosszabb mint 30 mm


    Furat a falra szerelésre szolgáló konzolban

    A rúdhangszóró hátlapján található furat méreteit jelző illusztráció. A felső rész 5 mm széles, az alsó rész pedig 10 mm széles.

    (c) 5,0 mm

    (d) 10 mm

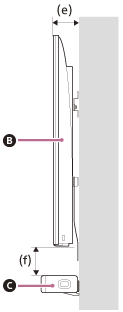

  2. Mérje meg a felszerelt TV mélységét (e), és az alábbi táblázat segítségével állapítsa meg a TV alsó része és a rúdhangszóró (f) felső része közötti helyet, amelyet szabadon kell hagyni.

    Azért van szükség megfelelő nagyságú helyre, hogy a TV és a rúdhangszóró plafon felé irányított térhatású hangja között ne legyen interferencia.

    Tv

    Rúdhangszóró

    A felszerelt TV mélysége (e) A TV alsó része és a rúdhangszóró (f) felső része között szükséges hely
    Kevesebb mint 110 mm 120 mm vagy több
    110 mm vagy több 200 mm vagy több
  3. Igazítsa a „FALRA SZERELÉSI SABLON” (mellékelve) elemre nyomtatott „ TV KÖZÉPVONALA” jelölés feletti függőleges vonalat a TV szélességének középvonalához.

    Igazítsa a TV szélességének középvonalát a FALRA SZERELÉSI SABLON közepén elhelyezkedő TV KÖZÉPVONALA jelöléshez.

    A TV középvonala

    FALRA SZERELÉSI SABLON

  4. Igazítsa a FALRA SZERELÉSI SABLON elemre nyomtatott „ RÚDHANGSZÓRÓ FELSŐ VONALA” jelölést annak a térköznek az aljához, amelynek a 2. lépésben meghatározottak szerint a TV alja és a rúdhangszóró teteje (f) között kell lennie, majd ragassza fel a FALRA SZERELÉSI SABLON elemet a falra például valamilyen kereskedelmi forgalomban kapható ragasztószalaggal.

    FALRA SZERELÉSI SABLON

    Ragasztószalag stb.

  5. Csavarja be szorosan az 1. lépésben előkészített csavarokat a „FALRA SZERELÉSI SABLON” elemre nyomtatott „ CSAVAROZÁSI VONAL” jelölésen lévő csavarjeleknél.

    Fekete kör jelölések mutatják a csavarok rögzítési pontját a bal és jobb oldalon a FALRA SZERELÉSI SABLON közepétől számított 470 mm-re. Rögzítse a csavarokat ezekbe a jelölésekbe, hagyjon 2,0 mm és 3,0 mm helyet a csavarfej és a fal között.

    Csavarok

    Jelölések

    (g) 470 mm

    (h) 2,0 mm – 3,0 mm

  6. Távolítsa el a FALRA SZERELÉSI SABLON lapot.
  7. Akassza a falon található csavarokra a falra szerelésre szolgáló konzolokat.

    Akassza fel a falra szerelésre szolgáló konzolokat úgy, hogy az 5. lépésben rögzített csavarok át legyenek vezetve a konzolok furatain, és a konzolokat a csavarok tartsák.

    Falra szerelésre szolgáló konzol

  8. Helyezze fel a rúdhangszórót a falra szerelésre szolgáló konzolokra.

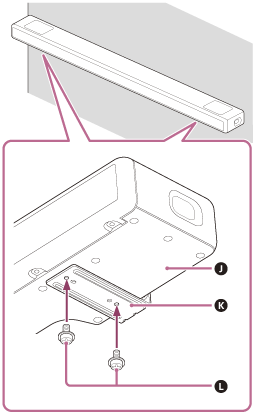

  9. Igazítsa egymáshoz a rúdhangszóró hátulján és a falra szerelésre szolgáló konzolokon található csavarfuratokat, majd rögzítse a rúdhangszórót a falra szerelésre szolgáló konzolokhoz a csavarok (mellékelve) szorosra húzásával.

    A rúdhangszóró alja

    Falra szerelésre szolgáló konzol

    Csavarok (2)

Megjegyzés

  • Amikor a falra ragasztja, alaposan simítsa ki a falon a FALRA SZERELÉSI SABLON elemet.
  • Mindenképpen a mellékelt falra szerelésre szolgáló konzolt használja a rúdhangszóró felszereléséhez. Ne szerelje a rúdhangszórót közvetlenül a falra. Ilyenkor a rúdhangszóró belsejében a hőmérséklet jelentősen megnő, ami károsodáshoz vagy meghibásodáshoz vezethet.
