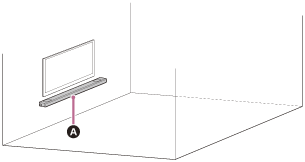

将无线家庭音箱安装至墙上

无线家庭音响

注意

  • 准备适合墙体材质和稳定性的螺丝（未提供）。视墙体材质而定，墙壁可能会受损。
  • 将螺丝牢牢固定在墙梁中。
  • 将无线家庭音箱水平悬挂在加筋墙上。
  • 必须由Sony经销商或许可承包商进行安装，在安装过程中应特别注意安全。
  • Sony对因安装不当、墙体不够稳定、螺丝安装不当、自然灾害等引起的事故或损失不承担责任。
  • 为了安全起见，至少需要两人来悬挂无线家庭音箱。
  1. 准备适合挂壁式支架（提供）上的孔的两个螺丝（未提供）。

    插图显示螺丝的尺寸。使用螺纹直径为4 mm、长度（不包括螺丝头）超过30 mm的螺丝。

    (a) 4 mm

    (b) 大于30 mm


    挂壁式支架上的孔

    插图显示无线家庭音箱背面孔的尺寸。上部宽5 mm，下部宽10 mm。

    (c) 5.0 mm

    (d) 10 mm

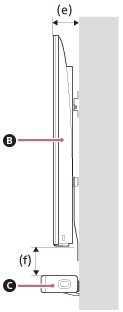

  2. 测量已安装电视机的深度（e），并在下表中找出电视机底部与无线家庭音箱顶部之间所需的空间（f）。

    需要留出空间以确保电视机不会干扰从无线家庭音箱到天花板的输出环绕声。

    电视机

    无线家庭音响

    已安装电视机的深度（e） 电视机底部与无线家庭音箱顶部之间所需的空间（f）
    小于110 mm 120 mm或以上
    110 mm或以上 200 mm或以上
  3. 将挂壁式安装模板（提供）上印制的“ 电视机中心线”上方的垂直线与电视机宽度的中心对齐。

    将挂壁式安装模板宽度中心的电视机中心线与电视机宽度的中心对齐。

    电视机中心

    挂壁式安装模板

  4. 将挂壁式安装模板上印制的“ 无线家庭音箱顶部线”对准在步骤2中测量的电视机底部与无线家庭音箱顶部之间所需的空间（f）底部，然后用市售胶带等将挂壁式安装模板粘贴到墙壁上。

    挂壁式安装模板

    胶带等

  5. 将在步骤1中准备的螺丝牢牢拧入挂壁式安装模板上印制的“ 螺丝线”上的螺丝标记中。

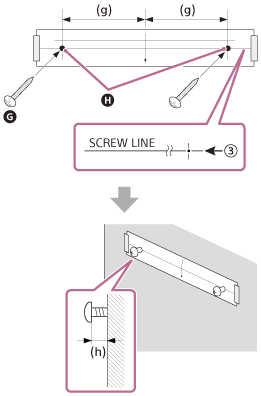

    黑色圆圈标记显示距挂壁式安装模板中心左侧和右侧470 mm的螺丝安装位置。将螺丝拧入这些标记中，在螺丝头和墙壁之间留出2.0 mm到3.0 mm的长度。

    螺丝

    标记

    (g) 470 mm

    (h) 2.0 mm至3.0 mm

  6. 取下挂壁式安装模板。
  7. 将挂壁式支架挂在墙上的螺丝上。

    挂起挂壁式支架，使步骤5中安装的螺丝穿过支架的孔，支架即挂在螺丝上。

    挂壁式支架

  8. 将无线家庭音箱放到挂壁式支架上。

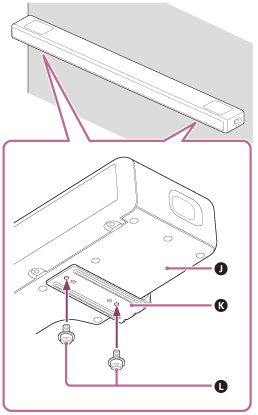

  9. 将无线家庭音箱底部的螺丝孔与挂壁式支架孔的位置对齐，然后牢牢拧入螺丝（提供），将无线家庭音箱固定在挂壁式支架上。

    无线家庭音箱底部

    挂壁式支架

    螺丝（2）

注意

  • 在墙壁上粘贴挂壁式安装模板时，将模板完全展平。
  • 将无线家庭音箱安装到墙壁上时，确保使用提供的挂壁式支架。请勿直接将无线家庭音箱安装到墙壁上。无线家庭音箱内部温度大幅上升，可能会造成损坏或故障。
