Soundbar-kaiuttimien asentaminen seinälle

Soundbar-kaiutin

Huomautus

  • Käytä seinämateriaalille sopivia, vakaan kiinnityksen takaavia ruuveja (lisävaruste). Seinän materiaalista riippuen seinä saattaa vahingoittua.
  • Kiinnitä ruuvit turvallisesti seinän koolaukseen.
  • Ripusta soundbar-kaiutin vaakasuuntaisesti vahvistettuun seinään.
  • Anna asennus Sony-jälleenmyyjän tai valtuutetun alihankkijan tehtäväksi ja kiinnitä asennuksessa erityistä huomiota turvallisuuteen.
  • Sony ei vastaa onnettomuuksista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta, seinän riittämättömästä kestosta, ruuvien virheellisestä kiinnityksestä, luonnonmullistuksesta jne.
  • Soundbar-kaiuttimen turvalliseen ripustamiseen tarvitaan vähintään kaksi henkilöä.
  1. Käytä kahta ruuvia (lisävaruste), jotka sopivat seinäasennuskiinnikkeen reikiin (vakiovaruste).

    Kuva ruuvin mitoista. Käytä ruuvia, jonka kierteen halkaisija on 4 mm ja pituus ilman ruuvinkantaa yli 30 mm.

    (a) 4 mm

    (b) Yli 30 mm


    Seinäasennuskiinnikkeen reikä

    Kuva, joka osoittaa reikien koot soundbar-kaiuttimen takana. Yläosa on 5 mm ja alaosa 10 mm leveä.

    (c) 5,0 mm

    (d) 10 mm

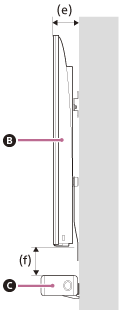

  2. Mittaa asennetun TV:n syvyys (e) ja katso alla olevasta taulukosta, kuinka paljon tilaa TV:n alareunan ja soundbar-kaiuttimen (f) yläreunan välille tarvitaan.

    Tilaa tarvitaan varmistamaan, että TV ei häiritse soundbar-kaiuttimen surround-äänentoistoa kattoa kohti.

    TV

    Soundbar-kaiutin

    Asennetun TV:n syvyys (e) Vaadittu tila TV:n alareunan ja soundbar-kaiuttimen yläreunan välillä (f)
    Alle 110 mm Vähintään 120 mm
    Vähintään 110 mm Vähintään 200 mm
  3. Kohdista SEINÄKIINNITYSMALLIIN (vakiovaruste) painetun tekstin ” TV:N KESKILINJA” yläpuolella oleva pystylinja leveyssuunnassa TV:n keskikohdalle.

    Kohdista TV:N KESKILINJA, joka on leveyssuunnassa SEINÄKIINNITYSMALLIN keskellä, leveyssuunnassa TV:n keskikohdan kanssa.

    TV:n keskikohta

    SEINÄKIINNITYSMALLI

  4. Kohdista SEINÄKIINNITYSMALLIIN painettu ” SOUNDBAR-KAIUTTIMEN YLÄLINJA” tarvittavalle etäisyydelle TV:n alareunan ja soundbar-kaiuttimen (f) yläreunan välille, joka mitattiin vaiheessa 2, ja kiinnitä sitten SEINÄKIINNITYSMALLI seinään kaupoista saatavalla teipillä tms.

    SEINÄKIINNITYSMALLI

    Teippi jne.

  5. Kiinnitä vaiheessa 1 valmistellut ruuvit tiukasti SEINÄKIINNITYSMALLIIN painetun ” RUUVILINJA”-kohdan ruuvinmerkkeihin.

    Mustat ympyrät tarkoittavat ruuvien kiinnityskohtia 387 mm vasemmalle ja oikealle SEINÄKIINNITYSMALLIN keskikohdasta. Kiinnitä ruuvit näihin merkkeihin jättäen 2,0–3,0 mm ruuvinkannan ja seinän väliin.

    Ruuvit

    Merkit

    (g) 387 mm

    (h) 2,0–3,0 mm

  6. Poista SEINÄKIINNITYSMALLI.
  7. Ripusta seinäasennuskiinnikkeet seinässä oleviin ruuveihin.

    Ripusta seinäasennuskiinnikkeet niin, että kohdassa 5 kiinnitetyt ruuvit menevät kiinnikkeiden reikien läpi ja kiinnikkeet riippuvat ruuveissa.

    Seinäasennuskiinnike

  8. Aseta soundbar-kaiutin seinäasennnuskiinnikkeisiin.

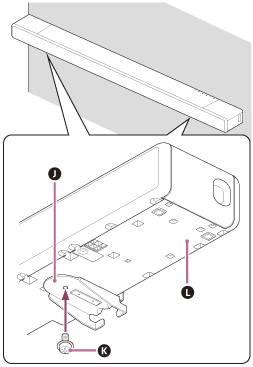

  9. Kohdista soundbar-kaiuttimen pohjassa oleva ruuvinreikä ja seinäasennuskiinnikkeen reikä toisiinsa, ja kiinnitä sitten soundbar-kaiutin seinäasennuskiinnikkeisiin kiinnittämällä ruuvit (vakiovaruste) tiukasti.

    Seinäasennuskiinnike

    Ruuvi

    Soundbar-kaiuttimen pohja

Huomautus

  • Kun SEINÄKIINNITYSMALLI kiinnitetään seinään, silitä se täysin tasaisesti paikalleen.
  • Muista käyttää toimitettua seinäasennuskiinnikettä, kun kiinnität soundbar-kaiuttimen seinään. Älä asenna soundbar-kaiutinta suoraan seinään. Lämpötila soundbar-kaiuttimen sisällä nousee huomattavasti, ja se voi aiheuttaa vaurion tai toimintahäiriön.
