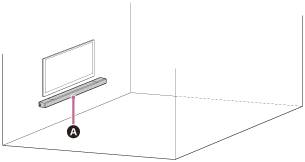

Montera högtalarpanelen på en vägg

Högtalarpanel

OBS!

  • Använd skruvar (medföljer ej) som är lämpliga för väggmaterialet och stabiliteten. Den kan hända att väggen skadas beroende på materialet i väggen.
  • Fäst skruvarna ordentligt i en regel.
  • Häng högtalarpanelen horisontellt på den förstärkta väggen.
  • Låt installationen utföras av en Sony-återförsäljare eller en licensierad montör och var noga med säkerheten under installationen.
  • Sony är inte ansvarigt för olyckor eller skador som orsakas av oriktig installation, otillräcklig väggstabilitet, oriktig skruvinstallation, naturkatastrofer osv.
  • Av säkerhetsskäl krävs det minst två personer för att hänga upp högtalarpanelen.
  1. Se till att ha två skruvar (medföljer ej) som passar hålen på väggmonteringsstödet (medföljer).

    Bild som indikerar skruvens dimensioner. Använd en skruv med en gängdiameter på 4 mm och en längd exklusive skruvhuvudet på mer än 30 mm.

    (a) 4 mm

    (b) Mer än 30 mm


    Hålet i väggmonteringsstödet

    Bild som indikerar måtten på hålet på högtalarpanelens baksida. Den övre delen är 5 mm bred och den nedre delen är 10 mm bred.

    (c) 5,0 mm

    (d) 10 mm

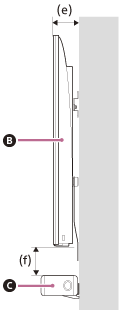

  2. Mät djupet på monterad TV (e) och kontrollera vilket utrymme som krävs mellan TV:ns undersida och högtalarpanelens ovansida (f) i tabellen nedan.

    Utrymme krävs för att se till att TV:n inte stör surroundljudet som matas ut från högtalarpanelen mot taket.

    TV

    Högtalarpanel

    Djupet på monterad TV (e) Utrymmet som krävs mellan TV:ns undersida och högtalarpanelens ovansida (f)
    Mindre än 110 mm 120 mm eller mer
    110 mm eller mer 200 mm eller mer
  3. Rikta in den vertikala linjen ovanför ” TV:NS MITTLINJE” som är tryckt på din MALL FÖR VÄGGMONTERING (medföljer) mot mitten av din TV:s bredd.

    Rikta in TV:NS MITTLINJE, vilken är mitten av bredden på MALLEN FÖR VÄGGMONTERING, mot mitten av din TV:s bredd.

    TV:ns mitt

    MALL FÖR VÄGGMONTERING

  4. Rikta in ” HÖGTALARPANELENS ÖVRE LINJE” som är tryckt på din MALL FÖR VÄGGMONTERING mot undersidan av det utrymme som krävs mellan TV:ns undersida och högtalarpanelens övre linje (f) som du mätte upp i steg 2, fäst sedan din MALL FÖR VÄGGMONTERING på väggen genom att använda en självhäftande tejp etc. som finns tillgänglig i handeln.

    MALL FÖR VÄGGMONTERING

    Självhäftande tejp etc.

  5. Fäst skruvarna som du tog fram i steg 1 i skruvmarkeringarna på ” SKRUVLINJE” tryckt på MALL FÖR VÄGGMONTERING.

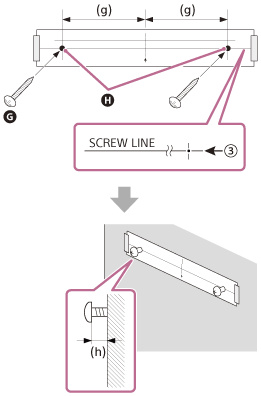

    Det finns svarta cirkelmarkeringar som indikerar skruvplaceringen 387 mm till vänster och till höger om mitten på MALLEN FÖR VÄGGMONTERING. Fäst skruvarna i dessa markeringar och lämna ett avstånd på mellan 2,0 mm och 3,0 mm mellan skruvhuvudet och väggen.

    Skruvar

    Markeringar

    (g) 387 mm

    (h) 2,0 mm till 3,0 mm

  6. Ta bort din MALL FÖR VÄGGMONTERING.
  7. Häng väggmonteringsstöden på skruvarna på väggen.

    Häng väggmonteringsstöden så att skruvarna som monterades i steg 5 passerar genom stödens hål och stöden hänger på skruvarna.

    Väggmonteringsstöd

  8. Placera högtalarpanelen på väggmonteringsstöden.

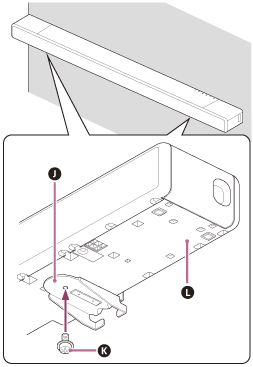

  9. Rikta in skruvhålen på högtalarpanelens undersida med hålen på väggmonteringsstödet, fäst sedan högtalarpanelen på väggmonteringsstöden genom att skruva i skruvarna (medföljer) ordentligt.

    Väggmonteringsstöd

    Skruv

    Högtalarpanelens undersida

OBS!

  • Släta ut din MALL FÖR VÄGGMONTERING helt när du fäster den på väggen.
  • Se till att använda medföljande väggmontering när du monterar högtalarpanelen på en vägg. Montera inte högtalarpanelen direkt på väggen. Temperaturen inuti högtalarpanelen kan öka avsevärt, vilket kan orsaka skada eller funktionsfel.
