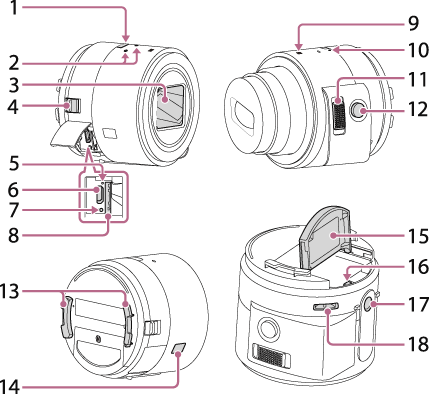

1. ปุ่มไฟหลัก
2. ไมโครโฟน
3. เลนส์
4. ก้านปลด
5. ไฟแสดงการทำงาน
6. ขั้วต่อแบบมัลติ
   • ใช้งานร่วมกับอุปกรณ์ที่สนับสนุน USB แบบไมโครได้
7. ปุ่ม RESET
8. ช่องเสียบการ์ดเมโมรี่
9. (เครื่องหมาย N)
   • แตะที่เครื่องหมายนี้เมื่อท่านเชื่อมต่อกล้องเข้ากับสมาร์ทโฟนที่ประกอบด้วยฟังก์ชั่น NFC
   • NFC (Near Field Communication) เป็นมาตรฐานสากลสำหรับเทคโนโลยีสื่อสารแบบไร้สายระยะสั้น
10. ไฟหลัก/ไฟชาร์จ/ไฟภาพเคลื่อนไหว

    สีเขียว: ไฟหลักเปิด

    สีส้ม: กำลังชาร์จ

    สีแดง: กำลังบันทึกภาพเคลื่อนไหว

11. ก้านปรับซูม
12. ปุ่มชัตเตอร์
13. ส่วนตัวติดตั้ง
14. จอแสดงผล

    : แสดงว่าไม่ได้ใส่การ์ดเมโมรี่

    : แสดงความจุที่เหลือของแบตเตอรี่

    : แสดงการตั้งค่า Wi-Fi

    • การเชื่อมต่อแบบจุดเดียว (ค่าเริ่มต้น)
    • การเชื่อมต่อแบบหลายจุด
    • ไม่มีตัวแสดง (ปิด Wi-Fi)
15. ฝาปิดช่องใส่แบตเตอรี่
    • รหัสผ่านและ SSID ที่จำเป็นสำหรับการเชื่อมต่อ Wi-Fi พิมพ์อยู่ที่ด้านในของฝาปิดช่องใส่แบตเตอรี่ของกล้อง
16. ปุ่ม Wi-Fi
17. ช่องต่อขาตั้งกล้อง
    • ใช้ขาตั้งกล้องที่สกรูมีขนาดเล็กกว่า 5.5 มม. มิฉะนั้นท่านอาจไม่สามารถยึดกล้องได้แน่นดี และอาจทำความเสียหายกับกล้องด้วย
18. ห่วงร้อยสายร้อยข้อมือ

คำแนะนำ

ติดตั้งสายแล้วสอดมือของท่านผ่านห่วงเพื่อป้องกันกล้องเสียหายจากการตกหล่น
