شناسایی اجزاء

هنگامی که لنز برداشته شود

  1. دکمه شاتر
  2. حسگر کنترل از راه دور
  3. آنتن Wi-Fi (تعبیه داخلی)
  4. سوئیچ ON/OFF (نیرو)
  5. چراغ تایمر خودکار/چراغ AF
  6. دکمه آزادسازی لنز
  7. میکروفون*
  8. پایه
  9. حسگر تصویر**
  10. محل های تماس لنز**

* این قسمت را در حین ضبط فیلم نپوشانید.انجام این کار ممکن است باعث نویز یا کاهش درجه صدا شود.

** این قسمت را به صورت مستقیم لمس نکنید.

  1. کفشک ارتباط چندگانه*
    • بعضی از لوازم جانبی ممکن است به طور کامل به داخل وارد نشوند و از طرف عقب کفشک ارتباط چندگانه بیرون بزنند. اما، هنگامی که لوازم جانبی به انتهای جلویی کفشک می رسد، اتصال کامل می شود.
  2. علامت موقعیت حسگر تصویر
    • حسگر تصویر حسگری است که نور را به یک سیگنال الکتریکی تبدیل می کند. علامت مکان حسگر تصویر را نشان می دهد. هنگامی که فاصله دقیق بین دوربین و سوژه را اندازه می گیرید، به موقعیت خط افقی رجوع کنید.
      فاصله از سطح تماس لنز تا حسگر تصویر در حدود 18 میلی متر است.

    • اگر سوژه از حداقل فاصله تصویربرداری لنز نزدیک تر است، تمرکز را نمی توان تأیید کرد. مطمئن شوید که فاصله کافی بین سوژه و دوربین گذاشته اید.
  3. قلاب برای بند شانه
    • هر دو انتهای بند را به دوربین وصل کنید.

  4. بلندگو
  5. فلاش
    • دکمه (بالا آمدن فلاش) را برای استفاده از فلاش فشار دهید. فلاش به طور خودکار بالا نمی آید.
    • هنگام عدم استفاده از فلاش، آن را به عقب به داخل بدنه محصول فشار دهید.
  6. دکمه C2 (دکمه سفارشی 2)
  7. دکمه C1 (دکمه سفارشی 1)
  8. کلید چرخان حالت

    (حالت خودکار) /P (خودکار برنامه) / A (اولویت دیافراگم) / S (اولویت شاتر) / M (نوردهی دستی) / 1/2 (فراخوانی حافظه)/ (فیلم/حرکت آهسته وسریع) / (پیمایش پانوراما) / SCN (انتخاب صحنه)

  9. کلید چرخان کنترل
    • شما می توانید تنظیمات برای هر حالت تصویربرداری را به سرعت تنظیم کنید.
  10. ترمینال مالتی/ میکرو USB*
    • این پایانه وسیله های سازگار با میکرو USB را پشتیبانی می کند.
  11. چراغ شارژ
  12. اتصال میکرو HDMI
  13. اتصال (میکروفون)
    • هنگامی که یک میکروفون خارجی وصل شود، میکروفون داخلی به طور خودکار خاموش می گردد. هنگامی که میکروفون خارجی از یک نوع تأمین نیرو با دوشاخه است، نیروی میکروفون توسط دوربین تأمین می شود.

*برای جزئیات در مورد لوازم جانبی سازگار برای کفشک ارتباط چندگانه و ترمینال مالتی/میکرو USB، از سایت اینترنتی Sony بازدید نموده، یا با فروشنده Sony یا سرویس خدمات مجاز محلی Sony خود مشورت کنید. شما می توانید لوازم جانبی که با کفشک لوازم جانبی سازگار هستند را نیز استفاده کنید. عملیات با لوازم جانبی سازندگان دیگر ضمانت نمی شوند.

  1. حسگر چشم
  2. نمایاب
  3. محافظ قطعه چشمی
    • در کارخانه به دوربین وصل نشده است. توصیه می شود هنگامی که قصد دارید از نمایاب استفاده کنید محافظ قطعه چشمی را وصل نمایید.

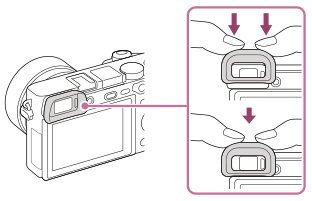

    وصل کردن/برداشتن محافظ قطعه چشمی

    محافظه قطعه چشمی را با شیار روی نمایاب میزان نموده و آن را به داخل محل خود بلغزانید.

    برای برداشتن محافظ قطعه چشمی، طرف های چپ و راست آن را محکم نگه داشته و آن را بالا بکشید.

    • هنگامی که یکی از لوازم جانبی (فروش جداگانه) را به کفشک ارتباط چندگانه وصل می کنید محافظ قطعه چشمی را بردارید.
  4. نمایشگر (برای عمل لمسی: پانل لمسی/پد لمسی)
    • شما می توانید نمایشگر را به یک زاویه که به آسانی قابل دید باشد تنظیم نموده و از هر موقعیتی تصویر بگیرید.

    • شما ممکن است بسته به نوع سه پایه ای که استفاده می کنید قادر به تنظیم زاویه نمایشگر نباشید. در چنین حالتی، پیچ سه پایه را یک بار برای تنظیم زاویه نمایشگر شل کنید.
  5. کلید چرخان تنظیم دیوپتر
    • کلید چرخان تنظیم دیوپتر را تا زمانی که نمایش به طور واضح در نمایاب پدیدار شود مطابق با موقعیت دید خود تنظیم کنید. اگر کار با کلید چرخان تنظیم دیوپتر دشوار است، محافظ قطعه چشمی را قبل از کار با کلید چرخان بردارید.

  6. دکمه (بالا آمدن فلاش)
  7. دکمه MENU
  8. اهرم سوئیچ AF/MF/AEL ‎‎
  9. برای تصویربرداری: دکمه AF/MF/دکمه AEL
    برای مشاهده: دکمه (بزرگ سازی)
  10. دکمه MOVIE (فیلم)
  11. برای تصویربرداری: دکمه Fn (عملکرد)
    برای مشاهده: دکمه (ارسال به تلفن هوشمند)
    • شما می توانید صفحه برای [ارسال به تلفن هوشمند] را توسط فشار دادن این دکمه نمایش دهید.
  12. کلید گردان کنترل
  13. دکمه مرکزی
  14. برای تصویربرداری: دکمه C3 (دکمه سفارشی 3)
    برای مشاهده: دکمه (حذف)
  15. دکمه (پخش)

  1.  (علامت N)
    • این علامت نقطه اتصال برای وصل کردن دوربین و یک تلفن هوشمند دارای قابلیت NFC را مشخص می کند.

    • NFC (ارتباط حوزه نزدیک) یک استاندارد بین المللی فن آوری ارتباط بی سیم بُرد کوتاه است.
  2. پوشش صفحه اتصال
    • از این هنگام استفاده کردن از یک آداپتور AC ‏AC-PW20 (فروش جداگانه) استفاده کنید. صفحه اتصال را به داخل محفظه باتری جای گذاری نموده، و سپس سیم را از بین پوشش صفحه اتصال به صورت نشان داده شده در زیر عبور دهید.

    • مطمئن شوید هنگامی که درپوش باتری را می بندید سیم له نمی شود.
  3. سوراخ سرپیچ سه پایه
    • از یک سه پایه با طول پیچ کوتاه تر از 5.5 میلی متر استفاده کنید. در غیر این صورت، شما نمی توانید به طور مطمئن دوربین را محکم کنید، و ممکن است به دوربین آسیب وارد شود.
  4. چراغ دسترسی
  5. درپوش باتری/کارت حافظه
  6. شکاف کارت حافظه
  7. اهرم قفل باتری
  8. شکاف جای گذاری باتری
