Identifisering av deler

Når objektivet er tatt av

  1. Lukkerknapp
  2. Fjernkontrollsensor
  3. Wi-Fi-antenne (innebygd)
  4. ON/OFF (Strømbryter)
  5. Selvutløserlampe/AF-lys
  6. Utløserknapp for objektivet
  7. Mikrofon*
  8. Fatning
  9. Bildesensor**
  10. Objektivkontakter**

*Ikke dekk til denne delen under filmopptak. Det kan føre til støy eller lavere lydstyrke.

** Du må ikke komme i direkte kontakt med denne delen.

  1. Multigrensesnitt-sko*
    • Enkelte typer tilbehør går kanskje ikke helt inn, og vil stikke ut litt på baksiden av multigrensesnitt-skoen. Men hvis tilbehøret når forkant av skoen, er tilkoblingen fullført.
  2. Posisjonsmerke for billedsensor
    • Bildesensoren er den sensoren som konverterer lys til elektriske signaler. -merket viser plasseringen av bildesensoren. Når du måler den nøyaktige avstanden mellom kameraet og fotoobjektet, må du vise til plasseringen av horisontallinjen.
      Avstanden fra objektivets kontaktflate til bildesensoren er rundt 18 mm.

    • Hvis motivet befinner seg nærmere enn minste fotograferingsavstand for objektivet, kan ikke fokus bekreftes. Pass på at avstanden mellom fotoobjektet og kameraet er stor nok.
  3. Krok for skulderrem
    • Fest begge endene av remmen til kameraet.

  4. Høyttaler
  5. Blits
    • Trykk på (blitsknappen) for å bruke blitsen. Blitsen spretter ikke opp automatisk.
    • Når du ikke skal bruke blitsen, må du trykke den ned i kamerahuset.
  6. C2-knapp (egendefinert-knapp 2)
  7. C1-knapp (egendefinert-knapp 1)
  8. Modusvelger

    (Auto-modus) /P (Program Auto) / A (Blenderprioritet) / S (Lukkerprioritet) / M (Man. Eksponering) / 1/2 (Hent minne)/ (Film / S&R film) / (Panoramafotografer.) / SCN (Scenevalg)

  9. Kontrollskive
    • Du kan raskt justere innstillingene for hver enkelt opptaksmodus.
  10. Multi/Micro USB-terminal*
    • Denne kontakten støtter mikro-USB-kompatible enheter.
  11. Ladelampe
  12. HDMI-mikrokontakt
  13. (Mikrofonkontakt)
    • Når det kobles til en ekstern mikrofon, slår den interne mikrofonen seg av automatisk. Er den eksterne mikrofonen av typen "plug-in-power", får mikrofonen strøm fra kameraet.

*For nærmere informasjon om kompatibelt tilbehør til multigrensesnitt-skoen og Multi/Micro USB-terminalen, gå til Sony-nettsiden, eller ta kontakt med Sony-forhandleren din, eller en lokal, autorisert Sony-servicebedrift. Du kan også bruke tilbehør som er kompatibelt med tilbehørsskoen. Funksjonaliteten til andre produsenters tilbehør garanteres ikke.

  1. Øyesensor
  2. Søker
  3. Øyemusling
    • Ikke festet til kameraet i fabrikken. Det anbefales å feste øyemuslingen når du har tenkt å bruke søkeren.

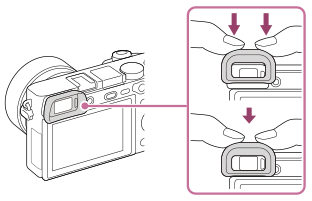

    Feste/fjerne øyemuslingen

    Juster øyemuslingen så den passer inn i sporet på søkeren, og skyv den på plass.

    For å ta av øyemuslingen må du ta tak i venstre og høyre side av den, og løfte den opp.

    • Fjern øyemuslingen når du setter på tilbehør (selges separat) på multigrensesnitt-skoen.
  4. Skjerm (for berøringsoperasjoner: berøringspanel/berøringspute)
    • Du kan justere skjermen til en vinkel det er lett å se den i, og ta bilder fra en hvilken som helst posisjon.

    • Du vil kanskje ikke kunne justere vinkelen på skjermen, avhengig av hvilken stativtype du bruker. I et slikt tilfelle må du løsne stativskruen litt for å justere vinkelen på skjermen.
  5. Diopterjusteringsskive
    • Tilpass diopteret til synet ditt ved å bevege diopterjusteringsskiven til displayet vises tydelig i søkeren. Hvis det er vanskelig å bruke diopterjusteringsskiven, må du fjerne øyemuslingen før du prøver å bruke skiven.

  6. (Sprettoppknapp for blits)
  7. MENU-knapp
  8. AF/MF/AEL-bryter
  9. For fotografering: AF/MF-knapp/AEL-knapp
    For visning: (Forstørrelsesknapp)
  10. MOVIE (Filmknapp)
  11. For fotografering: Fn (funksjonsknapp)
    For visning: (Send til smarttelefon-knapp)
    • Du kan vise skjermen for [Send til smarttelefon] ved å trykke på denne knappen.
  12. Kontrollhjul
  13. Senterknapp
  14. For fotografering: C3-knapp (egendefinert-knapp 3)
    For visning: (Sletteknapp)
  15. (Avspillingsknapp)

  1. (N-merke)
    • Dette merket markerer berøringspunktet for tilkobling av kameraet og en NFC-aktivert smarttelefon.

    • NFC (Near Field Communication) er en internasjonal standard for trådløs kommunikasjonsteknologi med kort rekkevidde.
  2. Tilkoblingsplatedeksel
    • Benyttes ved bruk av vekselstrømadapteren AC-PW20 (selges separat). Sett tilkoblingsplaten inn i batterirommet og før ledningen gjennom tilkoblingsplatedekselet, som vist nedenfor.

    • Forsikre deg om at ledningen ikke kommer i klem når du lukker dekselet.
  3. Skruehull for stativ
    • Bruk et stativ der skruen er kortere enn 5,5 mm. Ellers kan du ikke feste kameraet skikkelig, og kameraet kan ta skade.
  4. Tilgangslampe
  5. Batteri-/minnekortdeksel
  6. Minnekortspor
  7. Batterilåsespak
  8. Spor for innsetting av batteri
