Placering af dele og kontrolknapper (HVL-F60RM/HVL-F60RM2)

Blitzenhed (forside)

  1. Indbygget vidvinkelpanel

  2. Blitzrør

  3. LED-lampeenhed/AF-illuminator (HVL-F60RM)

  4. Trådløs kontrolsignalmodtager (til optiske trådløse kommunikationer) (HVL-F60RM)

  5. Multi-interfacefod

  6. DC IN-terminal

    Tilslut den eksterne batteriadapter (medfølger ikke) til denne terminal.

  7. Synkroniseringsterminal

  8. Multi/Mikro-USB-terminal

  9. Bounce-plade

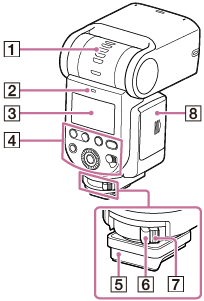

Blitzenhed (bagside)

  1. Bounce-indikator (øverste/nederste vinkel)

  2. LINK-lampe

  3. LCD-panel

  4. Betjeningskonsol

  5. Støv- og fugtresistent dæksel (HVL-F60RM2)

  6. Låsegreb

  7. Frigørelsesknap

  8. Dæksel til batterirum

Ministativ

  1. Sko til Multi-interfacefod

  2. Stativhul

Kontrolknapper på betjeningskonsollen

  1. LEVEL-knap -/+

    Ved at anvende en af knapperne kan du hurtigt justere blitzkompensationen og blitzeffektniveauet.

  2. TEST-knap

  3. Kontrolhjul

  4. Midterknap

  5. Retningsknapper

  6. Tænd/sluk-kontakt

    Ved at vælge "LOCK" kan du deaktivere kontrolhjulet og knapperne på blitzenheden for at forhindre utilsigtede betjeninger.

  7. MENU-knap

  8. Fn (funktion)-knap

Om LCD-baggrundsbelysningen

Hver gang du trykker på én af knapperne, eller bruger kontrolhjulet på betjeningskonsollen, lyser baggrundsbelysningen på LCD-panelet og knapperne (HVL-F60RM) i overensstemmelse med baggrundsbelysningsindstillingen. Mens baggrundsbelysningerne er tændt, kan du holde dem tændt i længere tid ved at trykke på en vilkårlig knap eller ved at anvende kontrolhjulet en gang til. For at ændre baggrundsbelysningsindstillingen skal du anvende [BACKLIGHT] på MENU-skærmen. Du kan vælge en af de følgende indstillingsvalgmuligheder.

AUTO1 (HVL-F60RM):
Når du trykker på en af knapperne eller anvender kontrolhjulet, lyser baggrundsbelysningen på LCD-panelet i 8 sekunder. Baggrundsbelysningerne for LEVEL -/+-, Fn (funktion)- og MENU-knapperne forbliver tændt. (standardindstilling fra fabrikken)
AUTO2 (HVL-F60RM)/AUTO (HVL-F60RM2):
Når du trykker på en af knapperne eller anvender kontrolhjulet, lyser baggrundsbelysningen på LCD-panelet i 8 sekunder.
ON:

  • HVL-F60RM: Baggrundsbelysningerne for LCD-panelet og LEVEL -/+-, Fn (funktion)- og MENU-knapperne forbliver tændt.

  • HVL-F60RM2: Baggrundsbelysningen for LCD-panelet forbliver tændt.

OFF:
Alle baggrundsbelysningerne forbliver slukket.
