Microfono ShotgunECM-B1M

Lato superiore, laterale e inferiore

1. Microfono

2. Porta micro USB

3. Rotella di blocco

4. Piedino multi-interfaccia

   Nota

   • Non toccare il connettore Piedino multi-interfaccia a mani nude.

5. Coperchio di protezione del connettore

Lato posteriore

1. Interruttore di selezione della direttività

   : Superdirezionale

   Fornisce un’elevata direttività per rilevare i suoni che provengono da davanti. È possibile concentrarsi sulla registrazione dei suoni emessi davanti alla telecamera riducendo al minimo i suoni circostanti.

   : Unidirezionale

   È possibile registrare i suoni che provengono da davanti riducendo al minimo quelli che provengono da dietro.

   : Omnidirezionale

   Fornisce la medesima direttività nel rilevare i suoni provenienti da tutte le direzioni. Selezionare questa direttività per registrare suoni ambientali in particolare o per includere la voce dell’operatore nella registrazione.

2. Interruttore ATT

   Selezionare l’opzione adatta per il volume della registrazione audio. Per registrare suoni forti e ridurre al minimo la distorsione, selezionare “20dB”. Per registrare suoni bassi amplificando i suoni, selezionare “0dB”. Si raccomanda di selezionare l’opzione mentre si monitora l’indicatore del livello del volume sulla telecamera o il volume della registrazione audio con le cuffie.

3. Interruttore AUTO/MAN

   AUTO: Il livello del volume della registrazione si regola automaticamente.

   MAN: Regolare il volume di registrazione con la rotella AUDIO LEVEL.

4. Rotella AUDIO LEVEL

   Regolare il livello del volume di registrazione quando l’interruttore AUTO/MAN è impostato su “MAN”.

   Si raccomanda di regolare il livello mentre si monitora l’indicatore di livello del volume sulla telecamera o il volume della registrazione audio con le cuffie.

5. Interruttore FILTER

   NC: Selezionare questa opzione per usare la funzione filtro taglio rumore. I rumori di disturbo vengono eliminati efficacemente dall’elaborazione del segnale digitale. Se la qualità del suono non sembra appropriata, selezionare “OFF”.

   LC: Selezionare questa opzione per usare la funzione filtro taglio bassi. I rumori indesiderati, come il rumore del vento, il rumore del condizionatore d’aria e il rumore della vibrazione sono ridotti al minimo.

   OFF: Selezionare questa opzione per disattivare la funzione filtro.

   Nota

   • Se si utilizza la telecamera applicata tenendola in mano in un luogo silenzioso si potrebbe produrre un leggero rumore di vibrazione.

     Se il suono della vibrazione registrato dà fastidio, portare l’interruttore FILTER su “LC” e riprovare.

6. Interruttore DIGITAL/ANALOG

   Selezionare il tipo di ingresso digitale o analogico.

   Se la telecamera è compatibile con l’interfaccia audio digitale della Slitta multi interfaccia, impostare l’interruttore su “DIGITAL”.

   Questo consente all’unità e alla telecamera applicata di comunicare tra loro con segnali digitali e fornire una registrazione audio con il minimo ingresso di rumore.

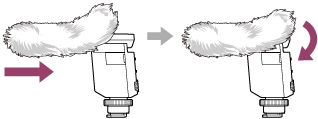

Informazioni sulla protezione antivento

Installando la protezione antivento sul microfono dell’unità è possibile ridurre al minimo il rumore dal vento o il rumore del respiro che arrivano al microfono, in modo che non si sentano nella registrazione.
