Найменування компонентів

Вигляд зверху, збоку та знизу

  1. Мікрофон

  2. Порт micro USB

  3. Диск блокування

  4. Багатоінтерфейсна колодка

    Примітка

    • Не торкайтеся голими руками роз'єму Багатоінтерфейсна колодка.
  5. Кришка захисту роз’єму

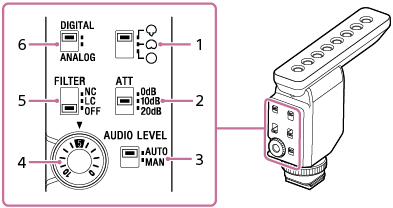

Вигляд ззаду

  1. Перемикач вибору режиму спрямованості

    : Суперспрямований

    Забезпечує гостру спрямованість, щоб уловлювати звуки, які доносяться спереду. Ви можете сфокусуватися на запису звуків, які доносяться спереду камери, зводячи до мінімуму навколишні звуки.

    : Односпрямований

    Ви можете записувати звуки, які доносяться звідусіль спереду, зводячи до мінімуму звуки, які доносяться ззаду.

    : Неспрямований

    Забезпечує однакову спрямованість, щоб уловлювати звуки, які доносяться з будь-якого напрямку. Виберіть цю спрямованість, якщо потрібно записати в тому числі й навколишні звуки або включити до запису голос фотографа.

  2. Перемикач ATT

    Виберіть опцію, яка підходить для гучності аудіозапису. Для запису гучних звуків із мінімальними спотвореннями виберіть “20dB”. Для запису тихих звуків із підсиленням цих звуків виберіть “0dB”. Рекомендується вибирати опцію, контролюючи вимірювач рівня гучності на камері або гучність аудіозапису за допомогою навушників.

  3. Перемикач AUTO/MAN

    AUTO: Рівень гучності запису регулюється автоматично.

    MAN: Відрегулюйте гучність запису за допомогою диску AUDIO LEVEL.

  4. Диск AUDIO LEVEL

    Відрегулюйте рівень гучності запису, коли перемикач AUTO/MAN встановлено в “MAN”.

    Рекомендується регулювати рівень, контролюючи вимірювач рівня гучності на камері або гучність аудіозапису за допомогою навушників.

  5. Перемикач FILTER

    NC: Виберіть цю опцію для використання функції фільтра відсікання шуму. Неприємні шуми ефективно усуваються за допомогою цифрової обробки сигналу. Якщо якість звуку не здається належною, виберіть “OFF”.

    LC: Виберіть цю опцію для використання функції фільтра верхніх частот. Будуть зведені до мінімуму небажані шуми, наприклад шум вітру, шум кондиціонера та вібраційний шум.

    OFF: Виберіть цю опцію для відключення тих або інших функцій фільтра.

    Примітка

    • Використання з триманням в руках прикріпленої камери в тихому місці може призвести до запису слабкого вібруючого звуку.

      Якщо заважає вібруючий звук, який записується, встановіть перемикач FILTER в “LC” і повторіть процедуру знову.

  6. Перемикач DIGITAL/ANALOG

    Виберіть цифровий або аналоговий тип вхідного сигналу.

    Якщо камера сумісна із цифровим аудіоінтерфейсом Багатоінтерфейсний роз'єм, встановіть перемикач у “DIGITAL”.

    Це дозволить пристрою і прикріпленій камері обмінюватися між собою цифровими сигналами і забезпечити аудіозапис із мінімумом шуму, який вноситься.

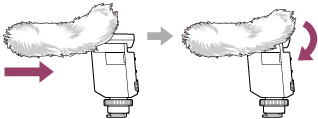

Про вітрозахисний екран

Встановивши вітрозахисний екран поверх мікрофона пристрою, ви можете звести до мінімуму включення в запис шуму, створюваного вітром або диханням, яке потрапляє в мікрофон.

Примітка

  • Якщо вітрозахисний екран потрапив під дощ та намокнув, зніміть його з пристрою і висушіть у тіні.
