تعريف الأجزاء
أجزاء الجسم
-
حاجز الريح
-
حامل الميكرفون
-
الميكروفون
-
قرص تأمين القفل
-
قدم السطح البيني المتعدد الاغراض
ملاحظة
- لا تلمس موصل قدم الوصلات المتعددة بأيد عارية.
-
غطاء حماية الموصل
المفاتيح والأقراص
-
المفتاح ATT (INPUT1)
اختر مستوى الدخل القياسي لمقبس INPUT1. يكون ضبط هذا المفتاح فعالا عندما يكون مفتاح INPUT1 (LINE/MIC/MIC+48V) مضبوطا على "MIC" أو "MIC+48V".
-
المفتاح INPUT1 (LINE/MIC/MIC+48V)
اختر الخيار المناسب للجهاز الموصل بمقبس INPUT1.
-
المفتاح ATT (INPUT2)
اختر مستوى الدخل القياسي لمقبس INPUT2. يكون ضبط هذا المفتاح فعالا عندما يكون مفتاح INPUT2 (LINE/MIC/MIC+48V) مضبوطا على "MIC" أو "MIC+48V".
-
المفتاح INPUT2 (LINE/MIC/MIC+48V)
اختر الخيار المناسب للجهاز الموصل بمقبس INPUT2.
-
المفتاح LOW CUT (INPUT1)
استخدم هذا المفتاح لتقليل الضوضاء غير المرغوبة بتوهين مكونات الترددات المنخفضة لصوت الدخل من مقبس INPUT1.
-
المفتاح AUTO/MAN (INPUT3)
اختر الطريقة (تلقائي/يدوي) لضبط مستوى حجم صوت الدخل من مقبس INPUT3.
-
المفتاح AUTO/MAN (INPUT1)
اختر الطريقة (تلقائي/يدوي) لضبط مستوى حجم صوت الدخل من مقبس INPUT1.
-
القرص AUDIO LEVEL (INPUT1)
اضبط مستوى حجم صوت التسجيل لصوت الدخل من مقبس INPUT1.
-
المفتاح AUTO/MAN/LINK (INPUT2)
اختر الطريقة (تلقائي/يدوي/خط إلى INPUT1) لضبط مستوى حجم صوت الدخل من مقبس INPUT2.
-
القرص AUDIO LEVEL (INPUT2)
اضبط مستوى حجم صوت التسجيل لصوت الدخل من مقبس INPUT2.
-
المفتاح LOW CUT (INPUT2)
استخدم هذا المفتاح لتقليل الضوضاء غير المرغوبة بتوهين مكونات الترددات المنخفضة لصوت الدخل من مقبس INPUT2.
-
القرص AUDIO LEVEL (INPUT3)
اضبط مستوى حجم صوت التسجيل لصوت الدخل من مقبس INPUT3.
-
مفتاح DIGITAL/ANALOG
اختر نوع الدخل الرقمي أو التناظري.
إذا كانت كاميرتك متوافقة مع وصلة الصوت الرقمية لحذاء الوصلات المتعددة، اضبط المفتاح على "DIGITAL".
يسمح ذلك للوحدة والكاميرا المركبة بالاتصال ببعضهما بعضا بإشارات رقمية وتوفير تسجيل صوت مع إدخال أقل ضوضاء.
-
مفتاح INPUT SELECT
اختر دخل الصوت لتسجيل الصوت إلى القنوات في الكاميرا المركبة.

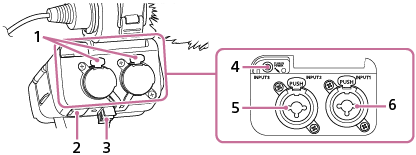

المنافذ والمقابس
-
ذراع التحرير
-
منفذ USB صغير
-
حامل الكبل
-
المقبس INPUT3 (مقبس مصغر ستريو، متوافق مع التوصيل بمصدر طاقة)
-
المقبس INPUT2 (XLR ذو 3 دبابيس/TRS، نوع الأنثى، متوافق مع مصدر طاقة وهمية)
-
المقبس INPUT1 (XLR ذو 3 دبابيس/TRS، نوع الأنثى، متوافق مع مصدر طاقة وهمية)
