Identificering af delene

Enhedens dele

  1. Vindskærm

  2. Mikrofonholder

  3. Mikrofon

  4. Låsedrejeknap

  5. Multi-interfacefod

    Bemærk!

    • Rør ikke stikket på multi-interfacefoden med bare hænder.

  6. Stikbeskyttelsesdæksel

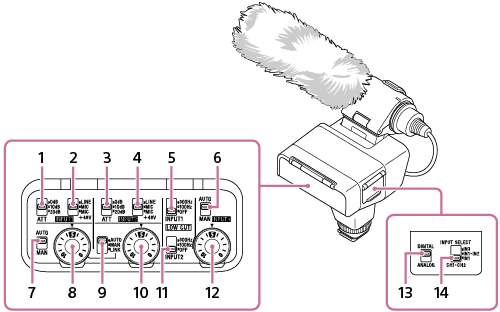

Kontakter og drejeknapper

  1. ATT (INPUT1)-kontakt

    Vælg standardindgangsniveauet for INPUT1-jackstikket. Denne kontaktindstilling er aktiv, når INPUT1 (LINE/MIC/MIC+48V)-kontakten er indstillet til "MIC" eller "MIC+48V".

  2. INPUT1 (LINE/MIC/MIC+48V)-kontakt

    Vælg den valgmulighed der passer til enheden, som er tilsluttet til INPUT1-jackstikket.

  3. ATT (INPUT2)-kontakt

    Vælg standardindgangsniveauet for INPUT2-jackstikket. Denne kontaktindstilling er aktiv, når INPUT2 (LINE/MIC/MIC+48V)-kontakten er indstillet til "MIC" eller "MIC+48V".

  4. INPUT2 (LINE/MIC/MIC+48V)-kontakt

    Vælg den valgmulighed der passer til enheden, som er tilsluttet til INPUT2-jackstikket.

  5. LOW CUT (INPUT1)-kontakt

    Brug denne kontakt til at minimere uønsket støj ved at dæmpe lavfrekvenskomponenter i indgangslyden fra INPUT1-stikket.

  6. AUTO/MAN (INPUT3)-kontakt

    Vælg metoden (Automatisk/Manuel) til at justere lydstyrkeniveauet for indgangslyden fra INPUT3-jackstikket.

  7. AUTO/MAN (INPUT1)-kontakt

    Vælg metoden (Automatisk/Manuel) til at justere lydstyrkeniveauet for indgangslyden fra INPUT1-jackstikket.

  8. AUDIO LEVEL (INPUT1)-drejeknap

    Juster lydstyrkeniveauet for optagelsen af indgangslyden fra INPUT1-jackstikket.

  9. AUTO/MAN/LINK (INPUT2)-kontakt

    Vælg metoden (Automatisk/Manuel/Link til INPUT1) til at justere lydstyrkeniveauet for indgangslyden fra INPUT2-jackstikket.

  10. AUDIO LEVEL (INPUT2)-drejeknap

    Juster lydstyrkeniveauet for optagelsen af indgangslyden fra INPUT2-jackstikket.

  11. LOW CUT (INPUT2)-kontakt

    Brug denne kontakt til at minimere uønsket støj ved at dæmpe lavfrekvenskomponenter i indgangslyden fra INPUT2-stikket.

  12. AUDIO LEVEL (INPUT3)-drejeknap

    Juster lydstyrkeniveauet for optagelsen af indgangslyden fra INPUT3-jackstikket.

  13. DIGITAL-/ANALOG-kontakt

    Vælg den digitale eller analoge indgangstype.

    Hvis dit kamera er kompatibelt med det digitale lydinterface for multi-interfaceskoen, skal du indstille kontakten til "DIGITAL".

    Dette gør det muligt for enheden og det monterede kamera at kommunikere med hinanden med digitale signaler og muliggøre lydoptagelse med minimum støjindsættelse.

  14. INPUT SELECT-kontakt

    Vælg lydindgangen for optagelse af lyd til kanalerne på det monterede kamera.

Porte og jackstik

  1. Frigørelsesgreb

  2. Mikro-USB-port

  3. Kabelholder

  4. INPUT3-jackstik (Stereo-minijackstik, kompatibel med strømforsyning via stik)

  5. INPUT2-jackstik (3-pin XLR/TRS, hun-type, fantomforsyningskompatibel)

  6. INPUT1-jackstik (3-pin XLR/TRS, hun-type, fantomforsyningskompatibel)
