Overzicht van de onderdelen

Onderdelen

  1. Windkap

  2. Microfoonhouder

  3. Microfoon

  4. Vergrendelingsknop

  5. Multi-interfacevoet

    Opmerking

    • Raak de aansluiting van de Multi-interfacevoet niet met blote handen aan.

  6. Beschermkap van de connector

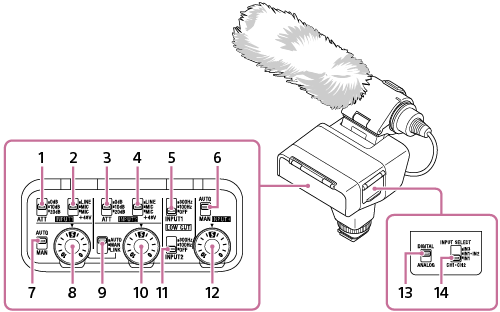

Schakelaars en draaiknoppen

  1. ATT (INPUT1) schakelaar

    Selecteer het standaard ingangsniveau voor de INPUT1-aansluiting. Deze instelling treedt in werking wanneer de INPUT1 (LINE/MIC/MIC+48V) schakelaar is ingesteld op "MIC" of "MIC+48V".

  2. INPUT1 (LINE/MIC/MIC+48V) schakelaar

    Selecteer de mogelijkheid die geschikt is voor het apparaat dat is aangesloten op de INPUT1-aansluiting.

  3. ATT (INPUT2) schakelaar

    Selecteer het standaard ingangsniveau voor de INPUT2-aansluiting. Deze instelling treedt in werking wanneer de INPUT2 (LINE/MIC/MIC+48V) schakelaar is ingesteld op "MIC" of "MIC+48V".

  4. INPUT2 (LINE/MIC/MIC+48V) schakelaar

    Selecteer de mogelijkheid die geschikt is voor het apparaat dat is aangesloten op de INPUT2-aansluiting.

  5. LOW CUT (INPUT1) schakelaar

    Gebruik deze schakelaar om ongewenste ruis te minimaliseren door de laagfrequente componenten van het via de INPUT1-aansluiting ontvangen audiosignaal te verzwakken.

  6. AUTO/MAN (INPUT3) schakelaar

    Selecteer de methode (Auto/Manual) om het volumeniveau van het audiosignaal dat binnenkomt via de INPUT3-aansluiting te regelen.

  7. AUTO/MAN (INPUT1) schakelaar

    Selecteer de methode (Auto/Manual) om het volumeniveau van het audiosignaal dat binnenkomt via de INPUT1-aansluiting te regelen.

  8. AUDIO LEVEL (INPUT1) knop

    Regel het niveau van het opnamevolume van het audiosignaal dat binnenkomt via de INPUT1-aansluiting.

  9. AUTO/MAN/LINK (INPUT2) schakelaar

    Selecteer de methode (Auto/Manual/Link to INPUT1) om het volumeniveau van het audiosignaal dat binnenkomt via de INPUT2-aansluiting te regelen.

  10. AUDIO LEVEL (INPUT2) knop

    Regel het niveau van het opnamevolume van het audiosignaal dat binnenkomt via de INPUT2-aansluiting.

  11. LOW CUT (INPUT2) schakelaar

    Gebruik deze schakelaar om ongewenste ruis te minimaliseren door de laagfrequente componenten van het via de INPUT2-aansluiting ontvangen audiosignaal te verzwakken.

  12. AUDIO LEVEL (INPUT3) knop

    Regel het niveau van het opnamevolume van het audiosignaal dat binnenkomt via de INPUT3-aansluiting.

  13. DIGITAL/ANALOG-schakelaar

    Selecteer een digitaal of analoog uitgangssignaal.

    (Als uw camera compatibel is met de digitale audio-interface van de multi-interfaceschoen, moet u de schakelaar op "DIGITAL" zetten.)

    Op deze manier kunnen dit toestel en de camera met elkaar communiceren via digitale signalen, wat audio-opnamen met zo min mogelijk ruis zal opleveren.

  14. INPUT SELECT-schakelaar

    Selecteer de audio-ingang voor het opnemen van audio op de kanalen van de camera waaraan dit toestel is bevestigd.

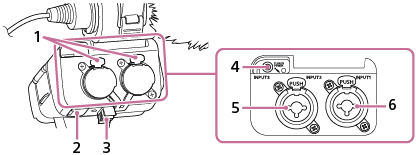

Aansluitingen

  1. Ontgrendelhendel

  2. Micro USB-aansluiting

  3. Kabelhouder

  4. INPUT3 aansluiting (Stereo ministekker, compatibel met stekkervoeding)

  5. INPUT2 aansluiting (3 pennen XLR/TRS, vrouwelijk type, compatibel met fantoomvoeding)

  6. INPUT1 aansluiting (3 pennen XLR/TRS, vrouwelijk type, compatibel met fantoomvoeding)
