Fixar/remover o adaptador XLR na/da câmara
Fixe o adaptador XLR numa câmara.
Nota
-
Antes de fixar/remover o adaptador na/da câmara, desligue a corrente da câmara.
-
Retire a tampa de proteção do conector do adaptador XLR.
-
Deslize o Pé Multi-Interface do adaptador XLR para a sapata na câmara (
) e, em seguida, rode o controlo de bloqueio no sentido de “LOCK” (
) para fixar bem o adaptador.
Se for difícil inserir o Pé Multi-Interface na sapata, rode o controlo de bloqueio no sentido contrário ao dos ponteiros do relógio até ao máximo e depois tente novamente.
Para remover o adaptador XLR
Desligue a corrente da câmara, rode o controlo de bloqueio no sentido contrário ao dos ponteiros do relógio até ao máximo e, em seguida, deslize o Pé Multi-Interface para fora da sapata.

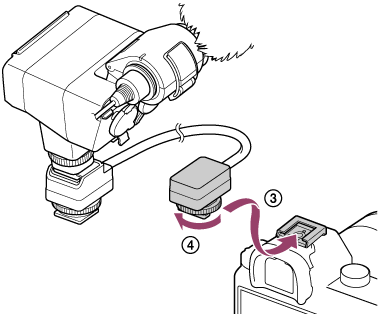

Para utilizar o Cabo de Extensão para Áudio para efeitos de fixação
Em alternativa, pode utilizar o Cabo de Extensão para Áudio fornecido para fixar o adaptador XLR na câmara.
A utilização deste cabo para efeitos de fixação é útil quando se está afastado da câmara e se utiliza o microfone fixo no adaptador XLR para gravar.
Nota
-
A utilização do Cabo de Extensão para Áudio fornecido com produtos que não sejam o XLR-K3M pode afetar o respetivo desempenho, originando acidentes ou avarias.
-
Retire as tampas de proteção do conector do adaptador XLR e do Cabo de Extensão para Áudio.
-
Deslize o Pé Multi-Interface do adaptador XLR para a sapata do Cabo de Extensão para Áudio (
) e, em seguida, rode o controlo de bloqueio no sentido de “LOCK” () para fixar bem o adaptador.
-
Deslize o Pé Multi-Interface do Cabo de Extensão para Áudio para a sapata na câmara (
) e, em seguida, rode o controlo de bloqueio no sentido de “LOCK” (
) para fixar bem o cabo.
