Identificarea pieselor

Componentele corpului dispozitivului

  1. Paravânt

  2. Suport de microfon

  3. Microfon

  4. Buton rotativ de blocare

  5. Picior cu interfaţă multiplă

    Notă

    • Nu atingeți conectorul sistemului piciorului cu interfață multiplă cu mâinile goale.
  6. Capac de protecție pentru conector

Comutatoare și butoane rotative

  1. Comutator ATT (INPUT1)

    Selectați nivelul de intrare standard pentru mufa INPUT1. Această setare a comutatorului este activă când comutatorul INPUT1 (LINE/MIC/MIC+48V) este setat în poziția „MIC” sau „MIC+48V”.

  2. Comutator INPUT1 (LINE/MIC/MIC+48V)

    Selectați această opțiune în funcție de dispozitivul conectat la mufa INPUT1.

  3. Comutator ATT (INPUT2)

    Selectați nivelul de intrare standard pentru mufa INPUT2. Această setare a comutatorului este activă când comutatorul INPUT2 (LINE/MIC/MIC+48V) este setat în poziția „MIC” sau „MIC+48V”.

  4. Comutator INPUT2 (LINE/MIC/MIC+48V)

    Selectați această opțiune în funcție de dispozitivul conectat la mufa INPUT2.

  5. Comutator LOW CUT (INPUT1)

    Utilizați acest comutator pentru a reduce la minimum zgomotele nedorite prin atenuarea componentelor de joasă frecvență ale semnalului audio de intrare din mufa INPUT1.

  6. Comutator AUTO/MAN (INPUT3)

    Selectați metoda (Automat/Manual) pentru a regla nivelul de volum al semnalului audio de intrare de la mufa INPUT3.

  7. Comutator AUTO/MAN (INPUT1)

    Selectați metoda (Automat/Manual) pentru a regla nivelul de volum al semnalului audio de intrare de la mufa INPUT1.

  8. Comutator rotativ AUDIO LEVEL (INPUT1)

    Reglați nivelul volumului de înregistrare pentru semnalul audio de intrare de la mufa INPUT1.

  9. Comutator AUTO/MAN/LINK (INPUT2)

    Selectați metoda (Automat/Manual/Legătură la INPUT1) pentru a regla nivelul de volum al semnalului audio de intrare de la mufa INPUT2.

  10. Comutator rotativ AUDIO LEVEL (INPUT2)

    Reglați nivelul volumului de înregistrare pentru semnalul audio de intrare de la mufa INPUT2.

  11. Comutator LOW CUT (INPUT2)

    Utilizați acest comutator pentru a reduce la minimum zgomotele nedorite prin atenuarea componentelor de joasă frecvență ale semnalului audio de intrare din mufa INPUT2.

  12. Comutator rotativ AUDIO LEVEL (INPUT3)

    Reglați nivelul volumului de înregistrare pentru semnalul audio de intrare de la mufa INPUT3.

  13. Comutator DIGITAL/ANALOG

    Selectați tipul de intrare digitală sau analogică.

    În cazul în care camera este compatibilă cu interfața audio digitală a tălpii cu interfață multiplă, fixați comutatorul în poziția „DIGITAL”.

    Astfel, le permiteți unității și camerei cuplate să comunice reciproc prin semnale digitale și să realizeze o înregistrare audio cu un minim de zgomote străine.

  14. Comutator INPUT SELECT

    Selectați intrarea audio pentru înregistrarea audio pe canale din camera atașată.

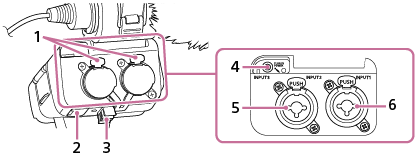

Porturi și mufe

  1. Manetă de eliberare

  2. Port Micro USB

  3. Portcablu

  4. Mufă INPUT3 (mufă minijack stereo, compatibilă cu alimentarea cuplabilă)

  5. Mufă INPUT2 (XLR/TRS cu 3 pini, tip mamă, compatibilă cu alimentare fantomă)

  6. Mufă INPUT1 (XLR/TRS cu 3 pini, tip mamă, compatibilă cu alimentare fantomă)
