部件识别

机身部件

  1. 挡风罩

  2. 麦克风架

  3. 麦克风

  4. 锁定转盘

  5. 多接口底座

    注意

    • 切勿徒手触摸多接口底座的连接器。

  6. 连接器保护帽

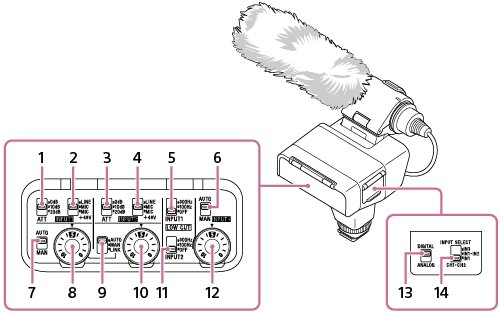

开关和转盘

  1. ATT (INPUT1) 开关

    选择INPUT1插孔的标准输入电平。当INPUT1（LINE/MIC/MIC+48V）开关设置为“MIC”或“MIC+48V”时，此开关设置处于活动状态。

  2. INPUT1 (LINE/MIC/MIC+48V) 开关

    为连接至INPUT1插孔的设备选择适合的选项。

  3. ATT (INPUT2) 开关

    选择INPUT2插孔的标准输入电平。当INPUT2（LINE/MIC/MIC+48V）开关设置为“MIC”或“MIC+48V”时，此开关设置处于活动状态。

  4. INPUT2 (LINE/MIC/MIC+48V) 开关

    为连接至INPUT2插孔的设备选择适合的选项。

  5. LOW CUT (INPUT1) 开关

    利用此开关，可通过削减来自INPUT1插孔的输入音频的低频分量，以此将不需要的噪音降至最低。

  6. AUTO/MAN (INPUT3) 开关

    选择相应的方法（自动/手动），以调整来自INPUT3插孔的输入音频的音量。

  7. AUTO/MAN (INPUT1) 开关

    选择相应的方法（自动/手动），以调整来自INPUT1插孔的输入音频的音量。

  8. AUDIO LEVEL (INPUT1) 转盘

    调整来自INPUT1插孔的输入音频的录音音量。

  9. AUTO/MAN/LINK (INPUT2) 开关

    选择相应的方法（自动/手动/链接至INPUT1），以调整来自INPUT2插孔的输入音频的音量。

  10. AUDIO LEVEL (INPUT2) 转盘

    调整来自INPUT2插孔的输入音频的录音音量。

  11. LOW CUT (INPUT2) 开关

    利用此开关，可通过削减来自INPUT2插孔的输入音频的低频分量，以此将不需要的噪音降至最低。

  12. AUDIO LEVEL (INPUT3) 转盘

    调整来自INPUT3插孔的输入音频的录音音量。

  13. DIGITAL/ANALOG开关

    选择数字或模拟输入类型。

    如果您的相机/摄像机与多接口热靴的数字音频接口兼容，请将此开关设置为“DIGITAL”。

    此时将允许本装置和安装的相机/摄像机通过数字信号相互通信，并确保在录音时混入的噪声最小。

  14. INPUT SELECT开关

    选择相应的音频输入，用于向所连相机/摄像机的声道录制音频。

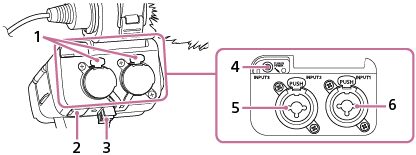

端口和插孔

  1. 释放杆

  2. 微型USB端口

  3. 电缆架

  4. INPUT3 插孔 (立体声微型插孔，兼容插入电源）

  5. INPUT2 插孔（3道XLR/TRS，下凹式，兼容幻路供电）

  6. INPUT1 插孔（3道XLR/TRS，下凹式，兼容幻路供电）
