Identifisering av deler

Når objektivet er tatt av

  1. Lukkerknapp
  2. ON/OFF (Strømbryter)
  3. Infrarød fjernkontrollsensor
  4. Wi-Fi/Bluetooth-antenne (innebygd)
  5. Selvutløserlampe/AF-lys
  6. Utløserknapp for objektivet
  7. Mikrofon*
  8. Objektiv
  9. Fatning
  10. Bildesensor**
  11. Objektivkontakter**

* Ikke dekk til denne delen under filmopptak. Det kan føre til støy eller lavere lydstyrke.

** Du må ikke komme i direkte kontakt med disse delene.

  1. Multigrensesnitt-sko*
  2. Posisjonsmerke for billedsensor
    • Bildesensoren er den sensoren som konverterer lys til elektriske signaler. -merket viser plasseringen av bildesensoren. Når du måler den nøyaktige avstanden mellom kameraet og fotoobjektet, må du vise til plasseringen av horisontallinjen.

    • Hvis motivet befinner seg nærmere enn minste fotograferingsavstand for objektivet, kan ikke fokus bekreftes. Pass på at avstanden mellom fotoobjektet og kameraet er stor nok.
  3. Kroker for skulderrem

    Fest begge endene av remmen til kameraet.

  4. Høyttaler
  5. C1-knapp (egendefinert knapp 1)/C2-knapp (egendefinert knapp 2)
  6. Kontrollskive
  7. Modusvelger
  8. Multi/Micro USB-terminal*

    Denne kontakten støtter mikro-USB-kompatible enheter.

  9. Ladelampe
  10. HDMI-mikrokontakt
  11. (Mikrofonkontakt)

    Når det kobles til en ekstern mikrofon, slår den integrerte mikrofonen seg av automatisk. Er den eksterne mikrofonen av typen "plug-in-power", får mikrofonen strøm fra kameraet.

  12. (Hodetelefonkontakt)


* Hvis du vil ha mer informasjon om kompatibelt tilbehør for multigrensesnitt-skoen og multi/Micro USB-terminalen, kan du gå til Sony-nettstedet, eller ta kontakt med Sony-forhandleren din eller en lokal, autorisert Sony-servicebedrift. Tilbehør til tilbehørsskoen kan også brukes. Funksjonaliteten til andre produsenters tilbehør garanteres ikke.


  1. Øyesensor
  2. Søker
  3. Øyemusling
    • Ikke festet til kameraet i fabrikken. Det anbefales å feste øyemuslingen når du har tenkt å bruke søkeren.

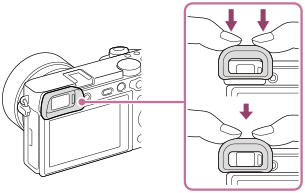

    Feste/fjerne øyemuslingen

    Juster øyemuslingen så den passer inn i sporet på søkeren, og skyv den på plass.

    For å ta av øyemuslingen må du ta tak i venstre og høyre side av den, og løfte den opp.

    • Fjern øyemuslingen når du setter på tilbehør (selges separat) på multigrensesnitt-skoen.
  4. Skjerm
    • Du kan endre vinkelen på skjermen for å ta bilder fra en hvilken som helst posisjon.

      Høy posisjon (holder kameraet høyt)

      Lav posisjon (holder kameraet lavt)

      Selvportrettsposisjon (skjermen vendt mot deg for selvportrett)

    • Du vil kanskje ikke kunne justere vinkelen på skjermen, avhengig av hvilken stativtype du bruker. I et slikt tilfelle må du løsne stativskruen litt for å justere vinkelen på skjermen.
  5. Diopterjusteringsskive
    • Tilpass diopteret til synet ditt ved å bevege diopterjusteringsskiven til displayet vises tydelig i søkeren. Hvis det er vanskelig å dreie diopterjusteringsskiven, må du fjerne øyemuslingen og deretter justere skiven.

  6. MENU-knapp
  7. C3-knapp (egendefinert-knapp 3)
  8. AF/MF/AEL-bryter
  9. For fotografering: AF/MF-knapp/AEL-knapp
    For visning: (Forstørrelsesknapp)
  10. MOVIE (Filmknapp)
  11. For fotografering: Fn (funksjonsknapp)
    For visning: (Send til smarttelefon-knapp)

    Du kan vise skjermen for [Send til smarttelefon] ved å trykke på denne knappen.

  12. Kontrollhjul
  13. Senterknapp
  14. C4-knapp (egendefinert knapp 4)/ (Sletteknapp)
  15. (Avspillingsknapp)

  1. (N-merke)
    • Når du kobler sammen kameraet med en smarttelefon som er utstyrt med NFC-funksjonen, må du la merket på enhetene berøre hverandre. Hvis du vil ha nærmere informasjon om plasseringen av (N-merke) på smarttelefonen din, kan du slå opp i bruksanvisningen til smarttelefonen.



    • NFC (Near Field Communication) er en internasjonal standard for trådløs kommunikasjonsteknologi med kort rekkevidde.
  2. Skruehull for stativ

    Bruk et stativ der skruen er kortere enn 5,5 mm. Ellers kan du ikke feste kameraet skikkelig, og kameraet kan ta skade.

  3. Tilgangslampe
  4. Batteri-/minnekortdeksel
  5. Batterilåsespak
  6. Spor for innsetting av batteri
  7. Minnekortspor
