Placering af dele og kontrolknapper

Modtager

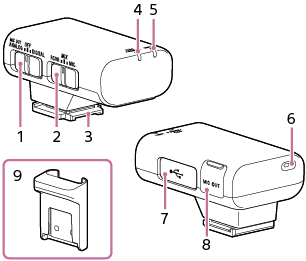

Illustration, som angiver delene og betjeningsanordningerne på modtageren

  1. Skydekontakt (MIC OUT ANALOG/Strøm OFF/DIGITAL)

    Vælg "MIC OUT ANALOG" (analog lydudgang), "OFF" (strøm fra) eller "DIGITAL" (digital lydudgang).

    Hvis dit kamera er kompatibelt med det digitale lydinterface for multi-interfaceskoen, skal du indstille kontakten til "DIGITAL".

    Dette gør det muligt for modtageren at overføre den modtagne lyd til kameraet med digitale signaler, og muliggør lydoptagelse med minimal støjindsættelse.

    Når du ikke har til hensigt at anvende modtageren, skal du vælge "OFF" med denne kontakt for at spare på batteristrømmen.

  2. Tilstandskontakt (RCVR/MIX/MIC)

    Inden du starter optagelse med kameraet, skal du vælge en modtagertilstand med denne kontakt for at angive den mikrofon, som skal anvendes til optagelse.

  3. Multi-interfacefod

  4. Strømlampe (Grøn: Tændt, Orange: Oplader batteriet)

    Angiver strømtilstanden for modtageren eller batteriopladningstilstanden.

    • Når modtageren er slukket, starter tilslutning af modtageren til en computer med det medfølgende mikro-USB-kabel opladning af modtagerens indbyggede batteri, og strømlampen tænder lysende orange.

    • Den orangeblinkende strømlampe angiver, at batteriopladning er nødvendig.

  5. LINK-lampe

    Angiver tilslutningstilstanden mellem modtageren og mikrofonen.

  6. Indbygget mikrofon

  7. Mikro-USB-terminal

    Tilslut det medfølgende mikro-USB-kabel for at strømforsyne modtageren eller oplade batteriet.

  8. Mikrofonudgangsstik

    Du kan optage lyd ved at tilslutte modtageren til et kamera vha. det medfølgende optagekabel.

    For at anvende dette stik skal du sørge for at vælge "MIC OUT ANALOG" med skydekontakten.

  9. Stikbeskyttelsesholder

Mikrofon

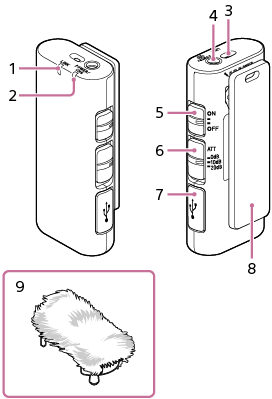

Illustration, som angiver delene og betjeningsanordningerne på mikrofonen

  1. LINK-lampe

    Angiver tilslutningstilstanden mellem modtageren og mikrofonen.

  2. Strømlampe (Grøn: Tændt, Orange: Oplader batteriet)

    Angiver strømtilstanden for mikrofonen eller batteriopladningstilstanden.

    • Når mikrofonen er slukket, starter tilslutning af mikrofonen til en computer med det medfølgende mikro-USB-kabel opladning af mikrofonens indbyggede batteri, og strømlampen tænder lysende orange.

    • Den orangeblinkende strømlampe angiver, at batteriopladning er nødvendig.

  3. Indbygget mikrofon

  4. Eksternt mikrofonindgangsstik

    Tilslutning af en ekstern mikrofon (medfølger ikke) til dette stik skifter automatisk lydindgangskilden til den tilsluttede eksterne mikrofon.

  5. Tænd/sluk-kontakt

    Når du ikke har til hensigt at anvende mikrofonen, skal du vælge "OFF" med denne kontakt for at spare på batteristrømmen.

  6. ATT-kontakt

    Vælg den valgmulighed som egner sig til lydstyrken på lydoptagelsen. For at optage lyde mens forvrængning minimeres, skal du vælge "20dB". For at optage stille lyde mens lydene forstærkes, skal du vælge "0dB". "10dB" er det anbefalede lydstyrkeniveau for optagelse af menneskestemmer. Det anbefales, at du bestemmer og angiver niveauet, mens du overvåger lydstyrkeniveaumåleren på kameraet.

  7. Mikro-USB-terminal

    Tilslut det medfølgende mikro-USB-kabel for at strømforsyne mikrofonen eller oplade batteriet.

  8. Clips

    Brug denne clips til at fastgøre mikrofonen til dit tøj.

  9. Vindskærm

    Fastgør vindskærmen til mikrofonen for at reducere smældende støj forårsaget af vejrtrækning eller kraftig vind.
