Εντοπισμός μερών και χειριστηρίων

Δέκτης

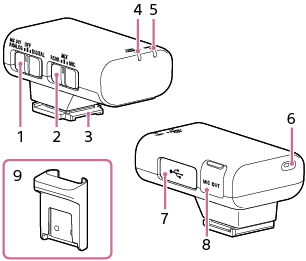

Εικόνα που αποτυπώνει τα μέρη και τα στοιχεία ελέγχου του δέκτη

  1. Συρόμενος διακόπτης (MIC OUT ANALOG/Power OFF/DIGITAL)

    Επιλέξτε "MIC OUT ANALOG" (έξοδος αναλογικού ήχου), "OFF" (απενεργοποίηση) ή "DIGITAL" (έξοδος ψηφιακού ήχου).

    Εάν η κάμερά σας είναι συμβατή με την ψηφιακή διασύνδεση ήχου του πέδιλου πολλαπλών διασυνδέσεων, ρυθμίστε τον διακόπτη σε "DIGITAL".

    Αυτό επιτρέπει στον δέκτη να περνά τον ήχο που λαμβάνεται στην κάμερα με ψηφιακά σήματα και παρέχει τη δυνατότητα εγγραφής ήχου με ελάχιστο θόρυβο.

    Εάν δεν σκοπεύετε να χρησιμοποιήσετε τον δέκτη, επιλέξτε "OFF" με αυτόν τον διακόπτη για τη διατήρηση της ισχύος της μπαταρίας.

  2. Διακόπτης λειτουργίας (RCVR/MIX/MIC)

    Πριν ξεκινήσετε την εγγραφή με την κάμερα, επιλέξτε μια λειτουργία δέκτη με αυτόν τον διακόπτη για να καθορίσετε το μικρόφωνο που θα χρησιμοποιηθεί για την εγγραφή.

  3. Υποδοχή πολλαπλών διασυνδέσεων

  4. Λυχνία ισχύος (Πράσινο: Ενεργοποιημένο, Πορτοκαλί: Φόρτιση της μπαταρίας)

    Υποδεικνύει την κατάσταση ισχύος του δέκτη ή την κατάσταση φόρτισης της μπαταρίας.

    • Όσο ο δέκτης είναι απενεργοποιημένος, συνδέοντας τον δέκτη σε έναν υπολογιστή με το παρεχόμενο καλώδιο micro USB, θα ξεκινήσει η φόρτιση της ενσωματωμένης μπαταρίας του δέκτη και η λυχνία ισχύος θα ανάψει με πορτοκαλί χρώμα.

    • Η πορτοκαλί λυχνία ισχύος υποδηλώνει ότι απαιτείται φόρτιση της μπαταρίας.

  5. Λυχνία LINK

    Υποδεικνύει την κατάσταση σύνδεσης ανάμεσα στον δέκτη και το μικρόφωνο.

  6. Εσωτερικό μικρόφωνο

  7. Ακροδέκτης Micro USB

    Συνδέστε το παρεχόμενο καλώδιο micro USB για την παροχή ισχύος στον δέκτη ή τη φόρτιση της μπαταρίας.

  8. Υποδοχή εξόδου μικροφώνου

    Μπορείτε να εγγράψετε ήχο συνδέοντας τον δέκτη σε μια κάμερα με το παρεχόμενο καλώδιο εγγραφής.

    Για να χρησιμοποιήσετε αυτήν την υποδοχή πρέπει να επιλέξετε "MIC OUT ANALOG" με τον συρόμενο διακόπτη.

  9. Προστατευτική βάση συνδέσμου

Μικρόφωνο

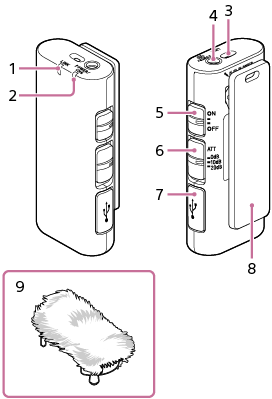

Εικόνα που αποτυπώνει τα μέρη και τα στοιχεία ελέγχου του μικροφώνου

  1. Λυχνία LINK

    Υποδεικνύει την κατάσταση σύνδεσης ανάμεσα στον δέκτη και το μικρόφωνο.

  2. Λυχνία ισχύος (Πράσινο: Ενεργοποιημένο, Πορτοκαλί: Φόρτιση της μπαταρίας)

    Υποδεικνύει την κατάσταση ισχύος του μικροφώνου ή την κατάσταση φόρτισης της μπαταρίας.

    • Όσο το μικρόφωνο είναι απενεργοποιημένο, συνδέοντας το μικρόφωνο έναν υπολογιστή με το παρεχόμενο καλώδιο micro USB, θα ξεκινήσει η φόρτιση της ενσωματωμένης μπαταρίας του μικροφώνου και η λυχνία ισχύος θα ανάψει με πορτοκαλί χρώμα.

    • Η πορτοκαλί λυχνία ισχύος υποδηλώνει ότι απαιτείται φόρτιση της μπαταρίας.

  3. Εσωτερικό μικρόφωνο

  4. Υποδοχή εισόδου εξωτερικού μικροφώνου

    Συνδέοντας ένα εξωτερικό μικρόφωνο (δεν παρέχεται) σε αυτήν την υποδοχή, η πηγή εισόδου ήχου αλλάζει αυτόματα στο συνδεδεμένο εξωτερικό μικρόφωνο.

  5. Διακόπτης Τροφοδοσίας

    Εάν δεν σκοπεύετε να χρησιμοποιήσετε το μικρόφωνο, επιλέξτε "OFF" με αυτόν τον διακόπτη για τη διατήρηση της ισχύος της μπαταρίας.

  6. Διακόπτης ATT

    Επιλέξτε την κατάλληλη επιλογή για την ένταση του ήχου εγγραφής. Για εγγραφή ήχων μεγάλης έντασης, ελαχιστοποιώντας παράλληλα την παραμόρφωση, επιλέξτε "20dB". Για εγγραφή ήχων χαμηλής έντασης με ταυτόχρονη ενίσχυση των ήχων, επιλέξτε "0dB". "10dB" είναι το συνιστώμενο επίπεδο έντασης ήχου για την εγγραφή ανθρώπινης φωνής. Συνιστάται να επιλέγετε και να ορίζετε το επίπεδο παρακολουθώντας τον μετρητή έντασης ήχου στην κάμερα.

  7. Ακροδέκτης Micro USB

    Συνδέστε το παρεχόμενο καλώδιο micro USB για την παροχή ισχύος στο μικρόφωνο ή τη φόρτιση της μπαταρίας.

  8. Κλιπ

    Χρησιμοποιήστε αυτό το κλιπ για να στερεώσετε το μικρόφωνο στα ρούχα σας.

  9. Αντιανεμική προστασία

    Συνδέστε την αντιανεμική προστασία στο μικρόφωνο για να μειωθεί ο θόρυβος που προκαλείται από την αναπνοή ή τον δυνατό άνεμο.
