Trådlös mikrofonECM-W2BT

Skjutomkopplare (MIC OUT ANALOG/Ström OFF/DIGITAL)

Välj ”MIC OUT ANALOG” (analog ljudutmatning), ”OFF” (ström av), eller ”DIGITAL” (digital ljudutmatning).

Om din kamera är kompatibel med det digitala ljudgränssnittet för multi-gränssnittsskon, ställ in omkopplaren på ”DIGITAL”.

Detta gör det möjligt för mottagaren att skicka det mottagna ljudet till kameran med digitala signaler och ger en ljudinspelning med ett minimum av störningar.

När du inte avser att använda mottagaren, välj ”OFF” med denna omkopplare för att spara på batteriet.

Lägesomkopplare (RCVR/MIX/MIC)

Innan du börjar spela in med kameran, välj ett mottagarläge med denna omkopplare för att ange den mikrofon som ska användas för inspelning.

Multi-gränssnittsfot

Strömlampa (grön: påslagen, orange: laddar batteriet)

Anger strömtillståndet för mottagaren eller batteriladdningstillståndet.

• Medan mottagaren är avstängd och mottagaren ansluts till en dator med den medföljande mikro-USB-kabeln, börjar mottagarens inbyggda batteri att laddas och strömlampan börjar lysa i orange.

• När strömlampan blinkar i orange anger det att batteriet behöver laddas.

LINK-lampa

Anger tillståndet för anslutningen mellan mottagaren och mikrofonen.

Intern mikrofon

Mikro-USB-terminal

Anslut den medföljande mikro-USB-kabeln för att leverera ström till mottagaren eller för att ladda batteriet.

Mikrofonuttag

Du kan spela in ljud genom att ansluta mottagaren till en kamera med den medföljande inspelningskabeln.

För att använda detta uttag, se till att välja ”MIC OUT ANALOG” med skjutomkopplaren.

Kontaktskyddshållare

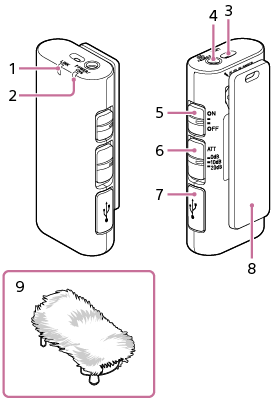

LINK-lampa

Anger tillståndet för anslutningen mellan mottagaren och mikrofonen.

Strömlampa (grön: påslagen, orange: laddar batteriet)

Anger strömtillståndet för mikrofonen eller batteriladdningstillståndet.

• Medan mikrofonen är avstängd och mikrofonen ansluts till en dator med den medföljande mikro-USB-kabeln, börjar mikrofonens inbyggda batteri att laddas och strömlampan börjar lysa i orange.

• När strömlampan blinkar i orange anger det att batteriet behöver laddas.

Intern mikrofon

Extern mikrofoningång

Om en extern mikrofon (medföljer inte) ansluts till detta uttag, växlas ljudingångskällan automatiskt till den anslutna externa mikrofonen.

Strömbrytare

När du inte avser att använda mikrofonen, välj ”OFF” med denna omkopplare för att spara på batteriet.

ATT-omkopplare

Välj det alternativ som lämpar sig för ljudinspelningsvolymen. För att spela in höga ljud samtidigt som distorsion minimeras, välj ”20dB”. För att spela in låga ljud samtidigt som ljuden förstärks, välj ”0dB”. ”10dB” är den rekommenderade volymnivån för inspelning av mänskliga röster. Det rekommenderas att du avgör och anger nivån medan du övervakar volymnivåmätaren på kameran.

Mikro-USB-terminal

Anslut den medföljande mikro-USB-kabeln för att leverera ström till mikrofonen eller för att ladda batteriet.

Klämma

Använd denna klämma för att fästa mikrofonen på kläderna.

Vindskydd

Sätt på vindskyddet på mikrofonen för att minska smällande ljud som orsakas av luftstötar eller stark blåst.
