部件和控制功能的位置

接收器

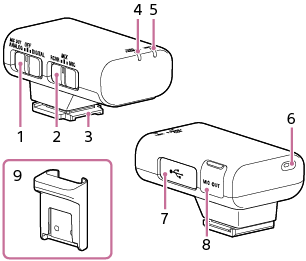

图示说明接收器的部件和控制功能

  1. 滑动开关（MIC OUT ANALOG/电源 OFF/DIGITAL）

    选择“MIC OUT ANALOG”（模拟音频输出）、“OFF”（关机）或“DIGITAL”（数字音频输出）。

    如果您的相机与多接口热靴的数字音频接口兼容，请将此开关设置为“DIGITAL”。

    此时将允许接收器通过数字信号将接收到的音频传给相机，并确保在录音时混入的噪音最小。

    当不打算使用接收器时，请利用此开关选择“OFF”，以节省电池电量。

  2. 模式开关（RCVR/MIX/MIC）

    在使用相机开始录音之前，请利用此开关选择接收器模式，以指定用于录音的麦克风。

  3. 多接口底座

  4. 电源指示灯（绿色：电源开启；橙色：正在为电池充电）

    指示接收器的电源状态或电池充电状态。

    • 在关闭接收器的情况下，利用附带的 Micro USB 连接线将接收器连接到计算机时，将开始为接收器的内置电池充电，同时电源指示灯以橙色点亮。

    • 闪烁的橙色电源指示灯则表示需要为电池充电。

  5. LINK 指示灯

    指示接收器与麦克风之间的连接状态。

  6. 内部麦克风

  7. 微型 USB 端子

    连接附带的 Micro USB 连接线，以便为接收器供电或为电池充电。

  8. 麦克风输出插孔

    通过用附带的录音线将接收器连接至相机，可以进行录音。

    要想使用此插孔，请务必利用滑动开关选择“MIC OUT ANALOG”。

  9. 连接器保护支架

麦克风

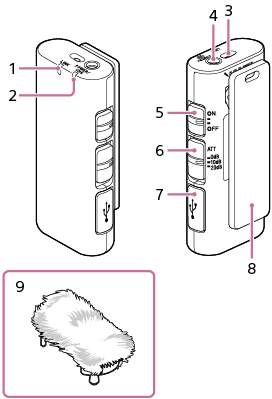

图示说明麦克风的部件和控制功能

  1. LINK 指示灯

    指示接收器与麦克风之间的连接状态。

  2. 电源指示灯（绿色：电源开启；橙色：正在为电池充电）

    指示麦克风的电源状态或电池充电状态。

    • 在关闭麦克风的情况下，利用附带的 Micro USB 连接线将麦克风连接到计算机时，将开始为麦克风的内置电池充电，同时电源指示灯以橙色点亮。

    • 闪烁的橙色电源指示灯则表示需要为电池充电。

  3. 内部麦克风

  4. 外部麦克风输入插孔

    将外部麦克风（未附带）连接至此插孔时，会自动将音频输入源切换到所连接的外部麦克风。

  5. 电源开关

    当不打算使用麦克风时，请利用此开关选择“OFF”，以节省电池电量。

  6. ATT 开关

    选择适合录音音量的选项。要想在录制高音的同时最大程度减少失真，请选择“20dB”。要想在录制安静声音的同时放大音量，请选择“0dB”。“10dB”是录制人声时的推荐音量。在监听相机上的音量检测仪时，建议您确定并指定适当的音量。

  7. 微型 USB 端子

    连接附带的 Micro USB 连接线，以便为麦克风供电或为电池充电。

  8. 夹子

    利用此夹子可以将麦克风别在衣服上。

  9. 挡风罩

    可以为麦克风安装挡风罩，以减少呼吸或大风产生的砰砰噪音。
