Technické údaje k napájecímu a řídicímu konektoru

Specifikace konektoru

Molex Micro-Fit 3.0 6 pin (430450622)

Obrázek uspořádání napájecího a ovládacího konektoru

Počet pinů Vstup/výstup Název Funkce
1 ― ― Jedná se o nefunkční konektor.
2 GND DC 10-18 V IN - Je připojen k GND.
3 Zdroj napájení DC 10-18 V IN + Je připojen ke zdroji napájení.
4 Vstup FOCUS Uzamkne ostření fotoaparátu při vstupu „Nízký“.
5 Vstup TRIGGER Jestliže je vstup pro konektor FOCUS nastaven na „Nízký“, provede se snímání se vstupem „Nízký“.
6 Výstup EXPOSURE Výstup je „Nízký“ od doby, kdy je přední lamela zcela otevřena, až do dokončení expozice (1 ms nebo delší).

Konektor DC IN

Vstupní napětí: 10 V – 18 V

Konektor EXPOSURE (výstup)

Schéma signálního obvodu konektoru EXPOSURE

Exposure zapnuto: otevřený kolektor zapnut

Exposure vypnuto: otevřený kolektor vypnut

  • Výstup otevřeného kolektoru vyžaduje pull-up resistor pro externí zapojení. Nakonfigurujte zapojení tak, aby odpovídalo následujícímu zadání.
    C ≥ A × 1/(B+1)

    A: Síťové napětí PU (V)
    B: Odpor PU (kΩ)
    C: VIL externího obvodu (V)

Konektor FOCUS/konektor TRIGGER (vstup)

Schéma signálního obvodu konektoru FOCUS /TRIGGER

Focus ZAP: 0 V

Focus VYP: Otevřeno

Trigger ZAP: 0 V

Trigger VYP: Otevřeno

  • Připojte tento pin k přepínači, který může přepínat mezi otevřeným (nepřipojeným) a GND (0 V) nebo otevřeným kolektorem/otevřeným kolektorovým obvodem.

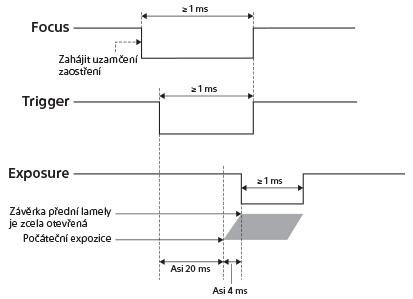

Doporučený časový diagram

Schéma časování signálu Focus/Trigger/Exposure

  • Při snímání s Focus a Trigger musí být Focus zapnut, dříve než se zapne Trigger.

Poznámky k připojením

Při připojování konektoru FOCUS/TRIGGER/EXPOSURE do zařízení jiného než zdroje napájení, připojte GND (0 V) připojovaného zařízení ke konektoru DC IN - tohoto přístroje.

Poznámka

  • Pokud používáte kabel jiný než dodaný napájecí a ovládací kabel, ujistěte se, že jste napájecí konektor (+)/GND (-)/FOCUS/TRIGGER/EXPOSURE připojili správně. Pokud se připojíte k nesprávnému konektoru, existuje riziko poruchy, vznícení nebo požáru atd.
  • Když nastavíte [Nast. priority v AF-S] nebo [Nast. priority v AF-C] nebo [AF] nebo [Vyvážený důraz], a časový úsek od zapnutí Focus do zapnutí Trigger je krátký, možná se vám nepodaří včas zaostřit a snímat. V takovém případě prodlužte dobu do zapnutí Trigger nebo nastavte [Nast. priority v AF-S] nebo [Nast. priority v AF-C] na [Uvolnění]. (Když je nastaveno [Uvolnění], snímání se provede, i když bude objekt rozostřený.)
  • I když je [Režim pohonu] nastaven na [Jeden snímek], je možné nepřetržité snímání plynulým zapínáním a vypínáním Focus/Trigger. Maximální rychlost nepřetržitého snímání je však omezena následovně. Navíc může být rychlost snímání pomalejší; to závisí na podmínkách fotografování.
    • Když je Trigger zapnut nebo vypnut a když je Focus zapnut: až 5 snímků za sekundu
    • Když jsou Focus a Trigger vypnuté/zapnuté : až asi 2,5 snímků za sekundu
