Identificering af delene

Enhedens dele

Illustration, som viser delenes placeringer på XLR-adapterens kabinet

  1. Mikrofonholder

  2. Låsedrejeknap

  3. Multi-interfacefod

    Bemærk!

    • Rør ikke stikket på multi-interfacefoden med bare hænder.

  4. Stikbeskyttelsesdæksel

Kontakter/drejeknapper/jackstik

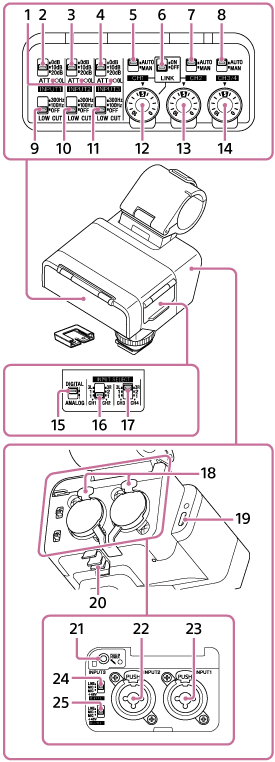

Illustration, der viser delenes placeringer for kontakter, drejeknapper og jackstik på XLR-adapteren

  1. OL-lamper (overbelastning)

    Lyser, når indgangslydsignalet er stærkt nok til at forårsage analog overstyring. I sådanne tilfælde skal du justere indgangsniveauet ved hjælp af den tilsluttede enhed eller ATT-kontakten på denne enhed, så lampen ikke lyser under drift.

  2. ATT (INPUT1)-kontakt

    Vælg standardindgangsniveauet for INPUT1-jackstikket. Denne kontaktindstilling er aktiv, når INPUT1 (LINE/MIC/MIC+48V)-kontakten er indstillet til "MIC" eller "MIC+48V".

  3. ATT (INPUT2)-kontakt

    Vælg standardindgangsniveauet for INPUT2-jackstikket. Denne kontaktindstilling er aktiv, når INPUT2 (LINE/MIC/MIC+48V)-kontakten er indstillet til "MIC" eller "MIC+48V".

  4. ATT (INPUT3)-kontakt

    Vælg standardindgangsniveauet for INPUT3-jackstikket.

  5. AUTO/MAN (CH1)-kontakt

    Vælg metoden (Automatisk/Manuel) til at justere lydstyrkeniveauet for udgangslyden til CH1 på kameraet eller computeren.

  6. LINK-kontakt

    Indstilling af kontakten til "ON" tillader, at lydstyrkeniveauet for optagelse af lydudgangen til CH2 på kameraet eller computeren automatisk følger det for CH1. Dette er nyttigt ved optagelse i stereo til CH1 og CH2.

  7. AUTO/MAN (CH2)-kontakt

    Vælg metoden (Automatisk/Manuel) til at justere lydstyrkeniveauet for udgangslyden til CH2 på kameraet eller computeren.

  8. AUTO/MAN (CH3/4)-kontakt

    Vælg metoden (Automatisk/Manuel) til at justere lydstyrkeniveauet for udgangslyden til CH3 og CH4 på kameraet.

  9. LOW CUT (INPUT1)-kontakt

    Brug denne kontakt til at minimere uønsket støj ved at dæmpe lavfrekvenskomponenter i indgangslyden fra INPUT1-jackstikket. Denne kontaktindstilling er aktiv, når INPUT1 (LINE/MIC/MIC+48V)-kontakten er indstillet til "MIC" eller "MIC+48V".

  10. LOW CUT (INPUT2)-kontakt

    Brug denne kontakt til at minimere uønsket støj ved at dæmpe lavfrekvenskomponenter i indgangslyden fra INPUT2-jackstikket. Denne kontaktindstilling er aktiv, når INPUT2 (LINE/MIC/MIC+48V)-kontakten er indstillet til "MIC" eller "MIC+48V".

  11. LOW CUT (INPUT3)-kontakt

    Brug denne kontakt til at minimere uønsket støj ved at dæmpe lavfrekvenskomponenter i indgangslyden fra INPUT3-jackstikket.

  12. AUDIO LEVEL (CH1)-drejeknap

    Justér lydstyrkeniveauet for optagelsen af indgangslyden til CH1 på kameraet eller computeren.

  13. AUDIO LEVEL (CH2)-drejeknap

    Justér lydstyrkeniveauet for optagelsen af indgangslyden til CH2 på kameraet eller computeren.

  14. AUDIO LEVEL (CH3/4)-drejeknap

    Justér lydstyrkeniveauet for optagelsen af udgangslyden til CH3 og CH4 på kameraet.

  15. DIGITAL/ANALOG-kontakt

    Vælg udgangstypen, digital eller analog.

    Hvis Multi-interfaceskoen på dit kamera ikke er kompatibel med den digitale lydgrænseflade, skal du indstille kontakten til "ANALOG".

  16. INPUT SELECT (CH1/CH2)-kontakt

    Vælg indgangslyden som udgang til CH1 og CH2 på kameraet eller computeren.

  17. INPUT SELECT (CH3/CH4)-kontakt

    Vælg indgangslyden, der skal sendes ud til CH3 og CH4 på kameraet.

  18. Frigørelsesgreb

  19. USB Type-C®-port

    Bemærk!

    • USB Type-C-porten på denne enhed er for tilslutning til en computer, der understøtter USB-lydindgang. Idet denne port ikke understøtter strømindgang fra USB-strømforsyninger (herunder USB PD), forsynes enheden ikke med strøm, selvom den er tilsluttet til dem.

  20. Kabelholder

  21. INPUT3-jackstik (Stereo-minijackstik, kompatibel med strømforsyning via stik)

  22. INPUT2-jackstik (3-pin XLR/TRS*, hun-type, +48 V-fantomforsyningskompatibel)

    * Jackstik med 3 poler (TIP: VARM, RING: KOLD, MUFFE: JORD)

  23. INPUT1-jackstik (3-pin XLR/TRS*, hun-type, +48 V-fantomforsyningskompatibel)

    * Jackstik med 3 poler (TIP: VARM, RING: KOLD, MUFFE: JORD)

  24. INPUT2 (LINE/MIC/MIC+48V)-kontakt

    Vælg den valgmulighed der passer til enheden, som er tilsluttet til INPUT2-jackstikket.

  25. INPUT1 (LINE/MIC/MIC+48V)-kontakt

    Vælg den valgmulighed der passer til enheden, som er tilsluttet til INPUT1-jackstikket.
