Προσδιορισμός των μερών

Εξαρτήματα κυρίως σώματος

Εικόνα που δείχνει τις θέσεις των μερών του σώματος του προσαρμογέα XLR

  1. Βάση μικροφώνου

  2. Περιστρεφόμενος διακόπτης ασφάλισης

  3. Υποδοχή πολλαπλών διασυνδέσεων

    Σημείωση

    • Μην αγγίζετε τον σύνδεσμο της υποδοχής πολλαπλών διασυνδέσεων με γυμνά χέρια.

  4. Προστατευτικό κάλυμμα συνδέσμου

Διακόπτες/Περιστρεφόμενοι διακόπτες/Υποδοχές

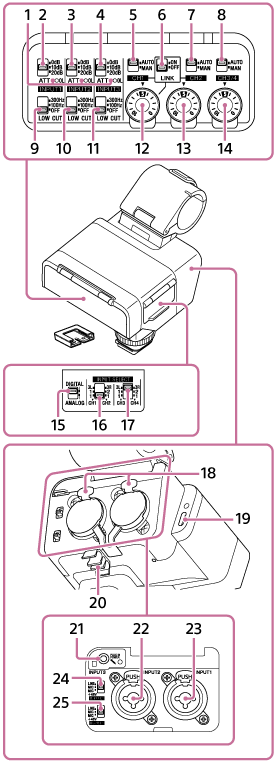

Εικόνα που δείχνει τις θέσεις των διακοπτών, των περιστρεφόμενων διακοπτών, και των υποδοχών στον προσαρμογέα XLR

  1. Λυχνίες OL (υπερφόρτωση)

    Ανάβει όταν το σήμα ήχου εισόδου είναι αρκετά μεγάλο για να προκαλέσει αναλογική αποκοπή σήματος. Σε αυτές τις περιπτώσεις, προσαρμόστε το επίπεδο εισόδου χρησιμοποιώντας τη συνδεδεμένη συσκευή ή τον διακόπτη ATT σε αυτήν τη μονάδα έτσι ώστε η λυχνία να μην ανάβει κατά τη λειτουργία.

  2. Διακόπτης ATT (INPUT1)

    Επιλέξτε το τυπικό επίπεδο εισόδου της υποδοχής INPUT1. Αυτή η ρύθμιση διακόπτη είναι ενεργή όταν ο διακόπτης INPUT1 (LINE/MIC/MIC+48V) έχει ρυθμιστεί σε "MIC" ή "MIC+48V".

  3. Διακόπτης ATT (INPUT2)

    Επιλέξτε το τυπικό επίπεδο εισόδου της υποδοχής INPUT2. Αυτή η ρύθμιση διακόπτη είναι ενεργή όταν ο διακόπτης INPUT2 (LINE/MIC/MIC+48V) έχει ρυθμιστεί σε "MIC" ή "MIC+48V".

  4. Διακόπτης ATT (INPUT3)

    Επιλέξτε το τυπικό επίπεδο εισόδου της υποδοχής INPUT3.

  5. Διακόπτης AUTO/MAN (CH1)

    Επιλέξτε τη μέθοδο (Αυτόματη/Χειροκίνητη) ρύθμισης του επιπέδου έντασης του ήχου εξόδου στο CH1 στην κάμερα ή τον υπολογιστή.

  6. Διακόπτης LINK

    Η ρύθμιση του διακόπτη στο "ON" επιτρέπει στο επίπεδο έντασης εγγραφής της εξόδου ήχου στο CH2 της κάμερας ή του υπολογιστή να ακολουθεί αυτόματα αυτό της εξόδου CH1. Αυτό είναι χρήσιμο κατά την εγγραφή σε στερεοφωνικό ήχο στα CH1 και CH2.

  7. Διακόπτης AUTO/MAN (CH2)

    Επιλέξτε τη μέθοδο (Αυτόματη/Χειροκίνητη) ρύθμισης του επιπέδου έντασης του ήχου εξόδου στο CH2 στην κάμερα ή τον υπολογιστή.

  8. Διακόπτης AUTO/MAN (CH3/4)

    Επιλέξτε τη μέθοδο (Αυτόματη/Χειροκίνητη) ρύθμισης του επιπέδου έντασης του ήχου εξόδου στα CH3 και CH4 στην κάμερα.

  9. Διακόπτης LOW CUT (INPUT1)

    Χρησιμοποιήστε αυτόν τον διακόπτη για να ελαχιστοποιήστε τους ανεπιθύμητους θορύβους, μετριάζοντας τις χαμηλές συχνότητες του ήχου εισόδου από την υποδοχή INPUT1. Αυτή η ρύθμιση διακόπτη είναι ενεργή όταν ο διακόπτης INPUT1 (LINE/MIC/MIC+48V) έχει ρυθμιστεί σε "MIC" ή "MIC+48V".

  10. Διακόπτης LOW CUT (INPUT2)

    Χρησιμοποιήστε αυτόν τον διακόπτη για να ελαχιστοποιήστε τους ανεπιθύμητους θορύβους, μετριάζοντας τις χαμηλές συχνότητες του ήχου εισόδου από την υποδοχή INPUT2. Αυτή η ρύθμιση διακόπτη είναι ενεργή όταν ο διακόπτης INPUT2 (LINE/MIC/MIC+48V) έχει ρυθμιστεί σε "MIC" ή "MIC+48V".

  11. Διακόπτης LOW CUT (INPUT3)

    Χρησιμοποιήστε αυτόν τον διακόπτη για να ελαχιστοποιήστε τους ανεπιθύμητους θορύβους, μετριάζοντας τις χαμηλές συχνότητες του ήχου εισόδου από την υποδοχή INPUT3.

  12. Περιστρεφόμενος διακόπτης AUDIO LEVEL (CH1)

    Ρυθμίστε το επίπεδο έντασης εγγραφής του ήχου εξόδου στο CH1 στην κάμερα ή τον υπολογιστή.

  13. Περιστρεφόμενος διακόπτης AUDIO LEVEL (CH2)

    Ρυθμίστε το επίπεδο έντασης εγγραφής του ήχου εξόδου στο CH2 στην κάμερα ή τον υπολογιστή.

  14. Περιστρεφόμενος διακόπτης AUDIO LEVEL (CH3/4)

    Ρυθμίστε το επίπεδο έντασης εγγραφής του ήχου εξόδου στα CH3 και CH4 στην κάμερα.

  15. Διακόπτης DIGITAL/ANALOG

    Επιλέξτε τον τύπο εξόδου, ψηφιακό ή αναλογικό.

    Εάν το Πέδιλο Πολλαπλών Διασυνδέσεων της κάμεράς σας δεν είναι συμβατό με την ψηφιακή διασύνδεση ήχου, ρυθμίστε τον διακόπτη στο "ANALOG".

  16. Διακόπτης INPUT SELECT (CH1/CH2)

    Επιλέξτε τον ήχο εισόδου για έξοδο στα CH1 και CH2 στην κάμερα ή τον υπολογιστή.

  17. Διακόπτης INPUT SELECT (CH3/CH4)

    Επιλέξτε τον ήχο εισόδου για έξοδο στα CH3 και CH4 στην κάμερα.

  18. Μοχλός απελευθέρωσης

  19. Θύρα USB Type-C®

    Σημείωση

    • Η θύρα USB Type-C σε αυτήν τη μονάδα προορίζεται για σύνδεση σε υπολογιστή που υποστηρίζει είσοδο ήχου USB. Καθώς αυτή η θύρα δεν υποστηρίζει είσοδο ισχύος από τροφοδοτικά USB (συμπεριλαμβανομένου του USB PD), η μονάδα δεν θα τροφοδοτείται ακόμα και αν συνδεθεί σε αυτά.

  20. Στήριγμα καλωδίου

  21. Υποδοχή INPUT3 (στερεοφωνικό μίνι βύσμα, συμβατό με τη βυσματική τροφοδοσία)

  22. Υποδοχή INPUT2 (3 ακίδων XLR/TRS*, θηλυκού τύπου, συμβατό με τροφοδοσία φάντασμα +48 V)

    * 3-πολική υποδοχή (TIP: HOT, RING: COLD, SLEEVE: GND)

  23. Υποδοχή INPUT1 (3 ακίδων XLR/TRS*, θηλυκού τύπου, συμβατό με τροφοδοσία φάντασμα +48 V)

    * 3-πολική υποδοχή (TIP: HOT, RING: COLD, SLEEVE: GND)

  24. Διακόπτης INPUT2 (LINE/MIC/MIC+48V)

    Επιλέξτε την κατάλληλη επιλογή για τη συσκευή που είναι συνδεδεμένη στην υποδοχή INPUT2.

  25. Διακόπτης INPUT1 (LINE/MIC/MIC+48V)

    Επιλέξτε την κατάλληλη επιλογή για τη συσκευή που είναι συνδεδεμένη στην υποδοχή INPUT1.
