Identification des éléments

Éléments

Illustration présentant l'emplacement des parties du corps de l'Adaptateur XLR

  1. Support de microphone

  2. Molette de verrouillage

  3. Sabot multi-interface

    Note

    • Ne touchez pas au connecteur du sabot multi-interface à mains nues.

  4. Capuchon de protection de connecteur

Commutateurs/molettes/prises d'entrée

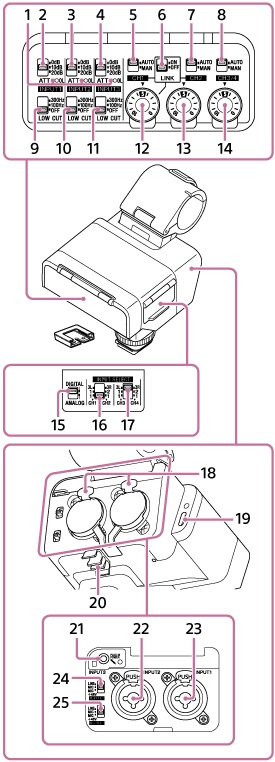

Illustration présentant l'emplacement des composants des commutateurs, des molettes et des prises d'entrée sur l'adaptateur XLR

  1. Voyants OL (surcharge)

    S'allument lorsque le signal audio d'entrée est suffisamment important pour provoquer un écrêtage analogique. Dans de tels cas, réglez le niveau d'entrée à l'aide du périphérique connecté ou du commutateur ATT de cet accessoire afin que la lampe ne s'allume pas pendant le fonctionnement.

  2. Commutateur ATT (INPUT1)

    Sélectionnez le niveau d'entrée normal de la prise d'entrée INPUT1. Ce réglage de commutateur est actif lorsque le commutateur INPUT1 (LINE/MIC/MIC+48V) est réglé sur « MIC » ou sur « MIC+48V ».

  3. Commutateur ATT (INPUT2)

    Sélectionnez le niveau d'entrée normal de la prise d'entrée INPUT2. Ce réglage de commutateur est actif lorsque le commutateur INPUT2 (LINE/MIC/MIC+48V) est réglé sur « MIC » ou sur « MIC+48V ».

  4. Commutateur ATT (INPUT3)

    Sélectionnez le niveau d'entrée normal de la prise d'entrée INPUT3.

  5. Commutateur AUTO/MAN (CH1)

    Sélectionnez la méthode (auto/manuelle) pour régler le niveau de volume du son sortant vers le CH1 sur l'appareil photo ou sur l'ordinateur.

  6. Commutateur LINK

    Le réglage du commutateur sur « ON » permet au niveau de volume d'enregistrement de la sortie audio vers CH2 sur l'appareil photo ou l'ordinateur de suivre automatiquement celui de CH1. Ceci est utile lors de l'enregistrement stéréo sur CH1 et CH2.

  7. Commutateur AUTO/MAN (CH2)

    Sélectionnez la méthode (auto/manuelle) pour régler le niveau de volume du son sortant vers le CH2 sur l'appareil photo ou sur l'ordinateur.

  8. Commutateur AUTO/MAN (CH3/4)

    Sélectionnez la méthode (auto/manuelle) pour régler le niveau de volume du son sortant vers le CH3 et le CH4 sur l'appareil photo.

  9. Commutateur LOW CUT (INPUT1)

    Utilisez ce commutateur pour minimiser les bruits indésirables en atténuant les zones à basse fréquence du son entrant de la prise d'entrée INPUT1. Ce réglage de commutateur est actif lorsque le commutateur INPUT1 (LINE/MIC/MIC+48V) est réglé sur « MIC » ou sur « MIC+48V ».

  10. Commutateur LOW CUT (INPUT2)

    Utilisez ce commutateur pour minimiser les bruits indésirables en atténuant les zones à basse fréquence du son entrant de la prise d'entrée INPUT2. Ce réglage de commutateur est actif lorsque le commutateur INPUT2 (LINE/MIC/MIC+48V) est réglé sur « MIC » ou sur « MIC+48V ».

  11. Commutateur LOW CUT (INPUT3)

    Utilisez ce commutateur pour minimiser les bruits indésirables en atténuant les zones à basse fréquence du son entrant de la prise d'entrée INPUT3.

  12. Molette AUDIO LEVEL (CH1)

    Réglez le niveau de volume d'enregistrement du son sortant sur le CH1 de l'appareil photo ou de l'ordinateur.

  13. Molette AUDIO LEVEL (CH2)

    Réglez le niveau de volume d'enregistrement du son sortant sur le CH2 de l'appareil photo ou de l'ordinateur.

  14. Molette AUDIO LEVEL (CH3/4)

    Réglez le niveau de volume d'enregistrement de la sortie audio sur le CH3 et le CH4 sur l'appareil photo.

  15. Commutateur DIGITAL/ANALOG

    Sélectionnez le type de sortie, numérique ou analogique.

    Si la griffe multi-interface de votre appareil photo n'est pas compatible avec l'interface audio numérique, réglez le commutateur sur « ANALOG ».

  16. Commutateur INPUT SELECT (CH1/CH2)

    Sélectionnez le son entrant à émettre sur le CH1 et le CH2 sur l'appareil photo ou l'ordinateur.

  17. Commutateur INPUT SELECT (CH3/CH4)

    Sélectionnez le son entrant à émettre sur le CH3 et le CH4 sur l'appareil photo.

  18. Levier de libération

  19. Port USB Type-C®

    Note

    • Le port USB Type-C de cet accessoire sert à le connecter à un ordinateur qui prend en charge l'entrée audio USB. Ce port ne prenant pas en charge l'alimentation via les alimentations USB (y compris USB PD), l'accessoire ne sera pas alimenté même s'il y est connecté.

  20. Support de câble

  21. Prise d’entrée INPUT3 (mini-prise stéréo, compatible avec une alimentation plug-in)

  22. Prise d’entrée INPUT2 (à 3 broches XLR/TRS*, type femelle, +48 V compatible avec une alimentation fantôme)

    * Prise d'entrée à 3 pôles (POINTE : CHAUD, ANNEAU : FROID, MANCHON : MASSE)

  23. Prise d’entrée INPUT1 (à 3 broches XLR/TRS*, type femelle, +48 V compatible avec une alimentation fantôme)

    * Prise d'entrée à 3 pôles (POINTE : CHAUD, ANNEAU : FROID, MANCHON : MASSE)

  24. Commutateur INPUT2 (LINE/MIC/MIC+48V)

    Sélectionnez l'option adaptée au périphérique branché sur la prise d'entrée INPUT2.

  25. Commutateur INPUT1 (LINE/MIC/MIC+48V)

    Sélectionnez l'option adaptée au périphérique branché sur la prise d'entrée INPUT1.
